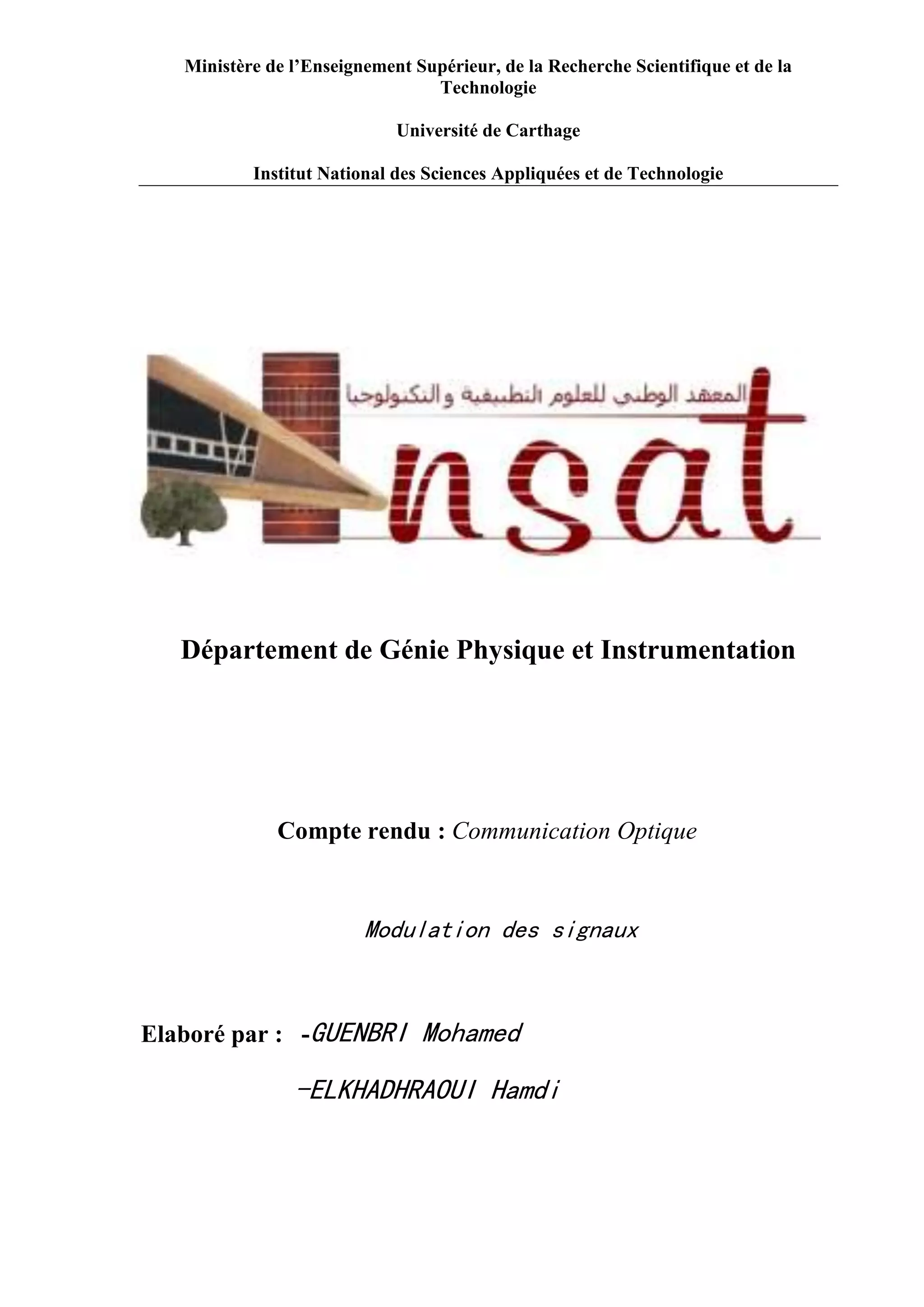

Compte rendu : Communication Optique
Modulation des signaux
Elaboré par : -GUENBRI Mohamed
-ELKHADHRAOUI Hamdi

2. I- Partie 1 :
A- La fonction FMMOD et FMDEMOD:
y=fmmod(x,fc,fs,freq_dev);
z=fmdemod(x,fc,fs,freq_dev);
Soit le programme matlab suivant de la fonction modfm et fmdemod qui
permet de modulé un double signal x[s1 s2]sous forme de y puis les démodulé
sous forme de z:
La variable t est un vecteur colonne variant de 0 à fs-1 avec une pas de 100

4. B- LA FONCTION AMMODET AMDEMOD:
ydouble=ammod(x,fc,fs);
La fonction ammod permet la modulation du signal message x en utilisant la
modulation d’amplitude avec fc représnte la fréquence de la porteuse et fs la
fréquence d’échantionnage.La fonction amdemod permet la démodulation du
signal message x en utilisant la modulation d’amplitude avec fc représnte la
fréquence de la porteuse et fs la fréquence d’échantionnage.
Soit le programme matlab suivant de la fonction modam qui permet de modulé
unsignal x sous forme de y puis faire sa transformé de fourrier de l’afficher
sous forme de zdouble:
cc
ydouble = ammod(x,Fc,Fs) : permet de moduler x à une seul bande
La commande zdouble = fft(ydouble); permet de calculer la transformée de
fourrier de ydouble.
Resultat sur MATLAB

5. c-LA FONCTION TRANS ET BODE:
La fonction trans est une fonction de transfert tel que:
[h]=trans(w)=k*w^2/(w0^2+2*j*phi*w0*(w-w0^2)
Le code matlab est le suivant:
La fonction bode es une fonction qui utilise la fonction trans et semilog et qui
prend fmax,fmin et n comme variable d’entrée et qui retourne le tracé semi
logarthmique du diagramme de bode(gain en db):
Le code matlab est le suivant:

6. II- Modulation
A-modulation d'amplitude :
>> fs=100;
>> t=[0:2*fs+1]'/fs;
>> fc=10;
>> x=sin(2*pi*t);
>> ydouble=ammod(x,fc,fs);
>> zdouble=fft(ydouble);
>> zdouble=abs(zdouble(1:length(zdouble)/2+1));
>> subplot(2,1,1);
>> frqdouble=[0:length(zdouble)-1]*fs/length(zdouble)/2;
>> title('spectrum of double side-bandsignal');
>> plot(frqdouble,zdouble);
>> subplot(2,1,1);
>> ydouble=ammod(x,fc,fs,0,1);
>> plot(frqdouble,zdouble);
>> subplot(2,1,1);
>> ydouble=ammod(x,fc,fs,0,1);
>> zdouble=fft(ydouble);
>> zdouble=abs(zdouble(1:length(zdouble)/2+1));
>> subplot(2,1,1);
>> frqdouble=[0:length(zdouble)-1]*fs/length(zdouble)/2;
>> title('spectrum of double side-bandsignal');
>> plot(frqdouble,zdouble);
>> ydouble=ssbmod(x,fc,fs);
>> zdouble=fft(ydouble);

7. >> zdouble=abs(zdouble(1:length(zdouble)/2+1));
>> subplot(2,1,1);
>> frqdouble=[0:length(zdouble)-1]*fs/length(zdouble)/2;
>> plot(frqdouble,zdouble);
>> ydouble=ssbmod(x,fc,fs,1,'upper');
>> zdouble=fft(ydouble);
>> zdouble=abs(zdouble(1:length(zdouble)/2+1));
>> subplot(2,1,1);
>> frqdouble=[0:length(zdouble)-1]*fs/length(zdouble)/2;
>> plot(frqdouble,zdouble);
Aprés la modulation le signal est translaté autour de Fc:
0 5 10 15 20 25 30 35 40 45 50
100
80
60
40
20
0
plot(t,x,t,ydouble);
0 0.5 1 1.5 2 2.5
1
0.5
0
-0.5
-1
-1.5

8. B-modulation de fréquence d'un signal
fs=8000;
>> fc=3000;
>> t=[0:50:fs]'/fs;
>> s1=sin(2*pi*300*t)+2*sin(2*pi*600*t);
>> s2=sin(2*pi*150*t)+2*sin(2*pi*900*t);
>> x=[s1,s2];
>> dev=50;
>> y=fmmod(x,fc,fs,dev);
>> z=fmdemod(y,fc,fs,dev);
>> figure(1),plot(y);title
0 20 40 60 80 100 120 140 160 180
1
0.5
0
-0.5
-1
figure(2),plot(z);tilte

9. 0 20 40 60 80 100 120 140 160 180
5
0
-5
-10
-15
-20
-25
m=16;
>> k=log2(m);
>> n=3e4;
>> x=randint(n,1);
>> stem(x(1:40),'filed');
>> stem(x(1:40),'filled');
>> title('random bits');
>> xlabel('bit index');
>> ylabel('binarg value');
>> Nxsym=length(xsym);*
>> xsym=bi2de(reshape(x,k,length(x)/k).','left-msb');
>> Nxsym=length(xsym);
>> title('random symbols');
>> xlabel('symbol index')
>> ylabel('integer value');
>> xlabel('symbol index');

10. 0 5 10 15 20 25 30 35 40
1
0.5
0
random symbols
symbol index
