jeu résolution de problèmes

Tout droit réservé - CIPE 2015
www.CIPE.fr
diaporama de présentation
du jeu d'entreprise :
Une étude de cas interactive pour se familiariser
avec une méthode de résolution de problème efficace, et les 7 outils de la qualité

Tout droit réservé - CIPE 2015 - www.CIPE.fr
22

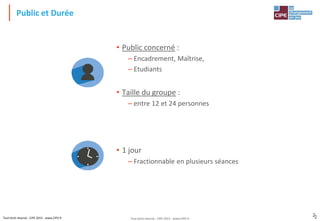

Public et Durée
• Public concerné :
– Encadrement, Maîtrise,
– Etudiants
• Taille du groupe :
– entre 12 et 24 personnes
• 1 jour
– Fractionnable en plusieurs séances

3

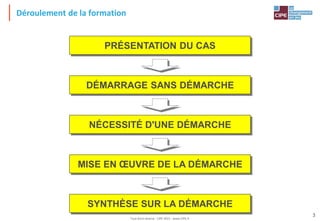

NÉCESSITÉ D'UNE DÉMARCHE
PRÉSENTATION DU CAS
MISE EN ŒUVRE DE LA DÉMARCHE
DÉMARRAGE SANS DÉMARCHE
Déroulement de la formation
SYNTHÈSE SUR LA DÉMARCHE

4

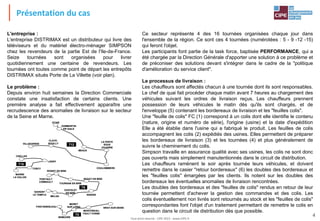

Ce secteur représente 4 des 16 tournées organisées chaque jour dans
l'ensemble de la région. Ce sont ces 4 tournées (numérotées : 5 - 9 -12 -15)
qui feront l'objet.
Les participants font partie de la task force, baptisée PERFORMANCE, qui a
été chargée par la Direction Générale d'apporter une solution à ce problème et
de préconiser des solutions devant s'intégrer dans le cadre de la "politique
d'amélioration du service client".
Le processus de livraison :
Les chauffeurs sont affectés chacun à une tournée dont ils sont responsables.
Le chef de quai fait procéder chaque matin avant 7 heures au chargement des
véhicules suivant les ordres de livraison reçus. Les chauffeurs prennent
possession de leurs véhicules le matin dès qu'ils sont chargés, et de
l'enveloppe (5) contenant les bordereaux de livraison et les "feuilles colis".
Une "feuille de colis" FC (1) correspond à un colis dont elle identifie le contenu
(nature, origine et numéro de série), l'origine (usine) et la date d'expédition
Elle a été établie dans l'usine qui a fabriqué le produit. Les feuilles de colis
accompagnent les colis (2) expédiés des usines. Elles permettent de préparer
les bordereaux de livraison (3) et les tournées (4) et plus généralement de
suivre le cheminement du colis.
Simpson travaille en assurance qualité avec ses usines, les colis ne sont donc
pas ouverts mais simplement manutentionnés dans le circuit de distribution.
Les chauffeurs ramènent le soir après tournée leurs véhicules, et doivent
remettre dans le casier "retour bordereaux" (6) les doubles des bordereaux et
les "feuilles colis" émargées par les clients. Ils notent sur les doubles des
bordereaux les éventuelles anomalies de livraison rencontrées.
Les doubles des bordereaux et des "feuilles de colis" rendus en retour de leur
tournée permettent d'achever la gestion des commandes et des colis. Les
colis éventuellement non livrés sont retournés au stock et les "feuilles de colis"
correspondantes font l'objet d'un traitement permettant de remettre le colis en
question dans le circuit de distribution dès que possible.
OTHIS
DAMMARTIN
EN GœLE
T12
LAGNY
TORCY
MARNE
LA VALLEE
CHELLES
T15
ROISSY EN BRIE
SAVIGNY
LE TEMPLE
ROZAY EN BRIEPONTAULT
COMBAULT
TOURNAN EN BRIE
MELUN
CHATELET
EN BRIE
NANGIS
LA FERTE
SOUS
JOUARRE
MEAUX
COULOMMIERS
CLAYE-
SOUILLYVILLEPARISIS
FONTAINEBLEAU
NEMOURS
BRAY-SUR-SEINE
MONTEREAU-
FAULT-YONNE
MORET
SUR LOING
T9
T5
OTHIS
DAMMARTIN
EN GœLE
T12
LAGNY
TORCY
MARNE
LA VALLEE
CHELLES
T15
ROISSY EN BRIE
SAVIGNY
LE TEMPLE
ROZAY EN BRIEPONTAULT
COMBAULT
TOURNAN EN BRIE
MELUN
CHATELET
EN BRIE
NANGIS
LA FERTE
SOUS
JOUARRE
MEAUX
COULOMMIERS
CLAYE-
SOUILLYVILLEPARISIS
FONTAINEBLEAU
NEMOURS
BRAY-SUR-SEINE
MONTEREAU-
FAULT-YONNE
MORET
SUR LOING
T9
T5
L'entreprise :
L'entreprise DISTRIMAX est un distributeur qui livre des
téléviseurs et du matériel électro-ménager SIMPSON
chez les revendeurs de la partie Est de l'Ile-de-France.
Seize tournées sont organisées pour livrer
quotidiennement une centaine de revendeurs. Les
tournées ont toutes comme point de départ les entrepôts
DISTRIMAX situés Porte de La Villette (voir plan).
Le problème :
Depuis environ huit semaines la Direction Commerciale
constate une insatisfaction de certains clients. Une
première analyse a fait effectivement apparaître une
recrudescence des anomalies de livraison sur le secteur
de la Seine et Marne.
Présentation du cas

5

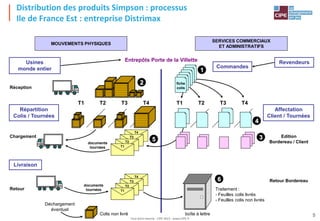

MOUVEMENTS PHYSIQUES
Réception
Entrepôts Porte de la Villette
Commandes
Revendeurs
Répartition
Colis / Tournées
Affectation
Client / Tournées
Chargement
T1 T2 T3 T4
Usines
monde entier
Retour
Déchargement
éventuel
Livraison
SERVICES COMMERCIAUX
ET ADMINISTRATIFS
fiche
colis
T1 T2 T3 T4
T4
T3
T2
T1
T4
T3
T2
T1
Colis non livré
documents
tournées
documents
tournées
Edition
Bordereau / Client
Retour Bordereau
Traitement :
- Feuilles colis livrés
- Feuilles colis non livrés
boîte à lettre
1
4
3
6
5
2
Distribution des produits Simpson : processus
Ile de France Est : entreprise Distrimax

6
Démarrage sans démarche
• L'animateur demande aux participants, répartis en équipes de travail, de résoudre le
problème et observe les réactions :
• Les participants ont comme premier réflexe d'énoncer des solutions, sans faire de
recherche des causes.
• Cette première réaction permet à l'animateur d'introduire le besoin d'une démarche
de résolution de problème.

7
Puissance 7® - CIPE / Tous Droits Réservés

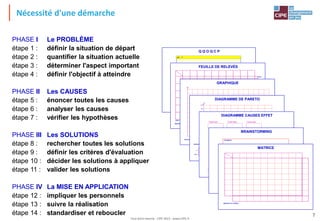

Q Q O Q C P
qui … ?
quoi … ?
où … ?
quand … ?
comment … ?
pourquoi … ?
FEUILLE DE RELEVÉS
totaux
totaux
légende de la notation :
GRAPHIQUE
commentaires :
DIAGRAMME DE PARETO
éléments
%
100
90
80
70
60
50
40
30
20
10 ordre
décroissant
valeur
% 100
totaux
%
DIAGRAMME CAUSES EFFET
Cause type Cause type Cause type
Cause type Cause typeCause type
Effet
BRAINSTORMING
consignes
MATRICE
PHASE I Le PROBLÈME
étape 1 : définir la situation de départ
étape 2 : quantifier la situation actuelle
étape 3 : déterminer l'aspect important
étape 4 : définir l'objectif à atteindre
PHASE II Les CAUSES
étape 5 : énoncer toutes les causes
étape 6 : analyser les causes
étape 7 : vérifier les hypothèses
PHASE III Les SOLUTIONS
étape 8 : rechercher toutes les solutions
étape 9 : définir les critères d'évaluation
étape 10 : décider les solutions à appliquer
étape 11 : valider les solutions
PHASE IV La MISE EN APPLICATION
étape 12 : impliquer les personnels
étape 13 : suivre la réalisation
étape 14 : standardiser et reboucler
Nécessité d'une démarche

8
après avoir
utilisé
l'Outil4
la
Situation
1
l'Objectif
à atteindre
2
l'Outil
à utiliser
3
Étape précédente Étape suivante

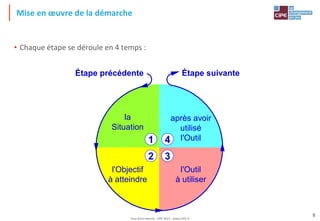

Mise en œuvre de la démarche
• Chaque étape se déroule en 4 temps :

9

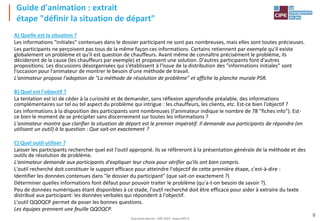

Guide d'animation : extrait
étape "définir la situation de départ"
A) Quelle est la situation ?
Les informations "initiales" contenues dans le dossier participant ne sont pas nombreuses, mais elles sont toutes précieuses.
Les participants ne perçoivent pas tous de la même façon ces informations. Certains retiennent par exemple qu'il existe
globalement un problème et qu'il est question de chauffeurs. Avant même de connaître précisément le problème, ils
décideront de la cause (les chauffeurs par exemple) et proposent une solution. D'autres participants font d'autres
propositions. Les discussions désorganisées qui s'établissent à l'issue de la distribution des "informations initiales" sont
l'occasion pour l'animateur de montrer le besoin d'une méthode de travail.
L'animateur propose l'adoption de "La méthode de résolution de problème" et affiche la planche murale PSR.
B) Quel est l'objectif ?
La tentation est ici de céder à la curiosité et de demander, sans réflexion approfondie préalable, des informations
complémentaires sur tel ou tel aspect du problème qui intrigue : les chauffeurs, les clients, etc. Est-ce bien l'objectif ?
Les informations à la disposition des participants sont nombreuses (l'animateur indique le nombre de 78 "fiches info"). Est-
ce bien le moment de se précipiter sans discernement sur toutes les informations ?
L'animateur montre que clarifier la situation de départ est le premier impératif. Il demande aux participants de répondre (en
utilisant un outil) à la question : Que sait-on exactement ?
C) Quel outil utiliser ?
Laisser les participants rechercher quel est l'outil approprié. Ils se réfèreront à la présentation générale de la méthode et des
outils de résolution de problème.
L'animateur demande aux participants d'expliquer leur choix pour vérifier qu'ils ont bien compris.
L'outil recherché doit constituer le support efficace pour atteindre l'objectif de cette première étape, c'est-à-dire :
Identifier les données contenues dans "le dossier du participant" (que sait-on exactement ?)
Déterminer quelles informations font défaut pour pouvoir traiter le problème (qu'a-t-on besoin de savoir ?).
Peu de données numériques étant disponibles à ce stade, l'outil recherché doit être efficace pour aider à extraire du texte
distribué aux participant: les données verbales qui répondent à l'objectif.
L'outil QQOQCP permet de poser les bonnes questions.
Les équipes prennent une feuille QQOQCP.

10

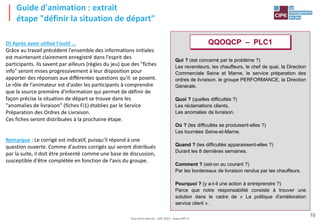

D) Après avoir utilisé l'outil …
Grâce au travail précédent l'ensemble des informations initiales
est maintenant clairement enregistré dans l'esprit des
participants. Ils savent par ailleurs (règles du jeu) que des "fiches
info" seront mises progressivement à leur disposition pour
apporter des réponses aux différentes questions qu'il: se posent.
Le rôle de l'animateur est d'aider les participants à comprendre
que la source première d'information qui permet de définir de
façon précise la situation de départ se trouve dans les
"anomalies de livraison" (fiches Fi1) établies par le Service
Préparation des Ordres de Livraison.
Ces fiches seront distribuées à la prochaine étape.
Remarque : Le corrigé est indicatif, puisqu'il répond à une
question ouverte. Comme d'autres corrigés qui seront distribués
par la suite, il doit être présenté comme une base de discussion,
susceptible d'être complétée en fonction de l'avis du groupe.
QQOQCP – PLC1
Qui ? (est concerné par le problème ?)
Les revendeurs, les chauffeurs, le chef de quai, la Direction
Commerciale Seine et Marne, le service préparation des
ordres de livraison, le groupe PERFORMANCE, la Direction
Générale.
Quoi ? (quelles difficultés ?)
Les réclamations clients,
Les anomalies de livraison.
Où ? (les difficultés se produisent-elles ?)
Les tournées Seine-et-Marne.
Quand ? (les difficultés apparaissent-elles ?)
Durant les 8 dernières semaines.
Comment ? (est-on au courant ?)
Par les bordereaux de livraison rendus par les chauffeurs.
Pourquoi ? (y a-t-il une action à entreprendre ?)
Parce que notre responsabilité consiste à trouver une
solution dans le cadre de « La politique d'amélioration
service client ».
Guide d'animation : extrait
étape "définir la situation de départ"

11

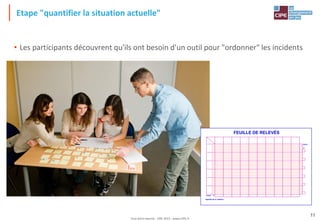

• Les participants découvrent qu'ils ont besoin d'un outil pour "ordonner" les incidents
Etape "quantifier la situation actuelle"
FEUILLE DE RELEVÉS
totaux
totaux

12

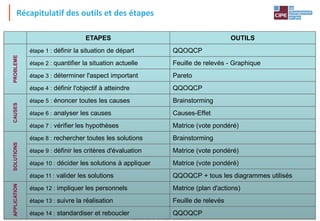

ETAPES OUTILS
étape 1 : définir la situation de départ QQOQCP
étape 2 : quantifier la situation actuelle Feuille de relevés - Graphique
étape 3 : déterminer l'aspect important Pareto
étape 4 : définir l'objectif à atteindre QQOQCP
étape 5 : énoncer toutes les causes Brainstorming
étape 6 : analyser les causes Causes-Effet
étape 7 : vérifier les hypothèses Matrice (vote pondéré)
étape 8 : rechercher toutes les solutions Brainstorming
étape 9 : définir les critères d'évaluation Matrice (vote pondéré)
étape 10 : décider les solutions à appliquer Matrice (vote pondéré)
étape 11 : valider les solutions QQOQCP + tous les diagrammes utilisés
étape 12 : impliquer les personnels Matrice (plan d'actions)
étape 13 : suivre la réalisation Feuille de relevés
étape 14 : standardiser et reboucler QQOQCP
PROBLEMECAUSESSOLUTIONSAPPLICATIONRécapitulatif des outils et des étapes

13
Transposition
• Certaines entreprises appliquent la méthode dans la continuité de la formation, sur
un cas concret d'entreprise :

14
Concepts abordés
MÉTHODE
DE RÉSOLUTION
DE PROBLÈME
QQOQCP
DIAGRAMME
DE PARETO
GRAPHIQUE
DIAGRAMME
CAUSES-EFFET
FEUILLE
DE relevé
BRAINSTORMING MATRICE
TRAVAIL EN
ÉQUIPE

15

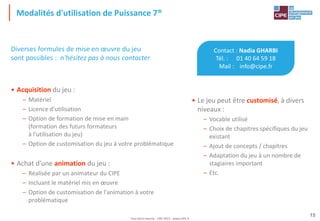

Modalités d'utilisation de Puissance 7®
Contact : Nadia GHARBI
Tél. : 01 40 64 59 18
Mail : info@cipe.fr
• Le jeu peut être customisé, à divers
niveaux :
– Vocable utilisé
– Choix de chapitres spécifiques du jeu
existant
– Ajout de concepts / chapitres
– Adaptation du jeu à un nombre de
stagiaires important
– Etc.
Diverses formules de mise en œuvre du jeu
sont possibles : n'hésitez pas à nous contacter
• Acquisition du jeu :
– Matériel
– Licence d'utilisation
– Option de formation de mise en main
(formation des futurs formateurs
à l'utilisation du jeu)
– Option de customisation du jeu à votre problématique
• Achat d'une animation du jeu :
– Réalisée par un animateur du CIPE
– Incluant le matériel mis en œuvre
– Option de customisation de l'animation à votre
problématique

jeu résolution de problèmes

Contenu connexe

Tendances

Similaire à jeu résolution de problèmes

Plus de CIPE

Dernier

jeu résolution de problèmes
