ATELIER ECHO DOPPLER ARTERES
DES MEMBRES INFERIEURS
V ARFI
M CAZAUBON
ATELEIRS DU RESEAU FRANCOPHONE VASCULAIRE ET
DE LA SOCIETE FRANCAISE D ANGEIOLOGIE
BRAZZAVILLE OCTOBRE 2012
L’exploration fonctionnelle vasculaire des
artères des Minf.
• Les ultrasons:
– Doppler continu
– Echographie Doppler pulsé et couleur
– B-Flow
• Prise des pressions sytoliques aux chevilles avec
mesure de l’ IPS ( au doppler continu ou ECD )
• Epreuve de marche sur tapis roulant
• Exploration micro-circulatoire ( TcPo2 et laser-
doppler) .
Le Doppler continu .
• « Irremplaçable « pour le portrait robot de
l’ensemble de axes artériels depuis l’aorte jusqu’aux
artères digitales.
• Choix de la sonde (f) vx. : sonde de 8 MHz pour les
artères distales, sonde de 4 MHz pour les axes
proximaux.
• Indispensable pour la mesure de l’ IPS
• Très utile au chirurgien vasculaire en post-op.
IPS>1
IPS ++++
Morphologie des
courbes
Vélocimétriques:
Flux normaux ou
démodulés si
obstacle en amont
IPS ++++
Occlusion de l’ aorte abdominale
• Flux démodulés sur les
iliaques externes,
fémorales communes,
superficielles et
poplitées et artères
jambières.
• Chute des pressions
distales avec IPS< 0,7
au repos.
Echographie Doppler
• Pour l’exploration de l’
artériopathie des membres
inférieurs ( AOMI) il est
nécessaire de disposer du
Doppler pulsé et couleur associé
à l’imagerie en mode B
( ANAES Evaluation des technologies 2002)
• Artère normale = Flux de type
périphérique avec vitesses
systoliques et diastoliques
( ‡carotides ) et IR=1
Echographie Doppler
• Permet l’exploration de l’aorte
abdominale et des vaisseaux
digestifs + artères rénales
• Jusqu’aux artères distales ( et
plantaires)
• Réalisée chez le patient en
décubitus dorsal + intérêt de la
position debout pour la
poplitée++
Le mode B-Flow
• Visualise les échos des élèments figurés du
sang et non plus leur vélocité
• Flux laminaire Plaque
Les *** de la SFA
• La bifurcation
fémorale : comme BIF
CAR
• Echographie Doppler
couleur et énergie ou
sans couleur.
• Toujours repérer les 3
artères
Les *** de la SFA
• L’exploration des artères fessières
• Utile si claudication de la fesse
• Se fait sur patient en décubitus
ventral
• Peut accompagner l’exploration des
branches de l’iliaque interne (
artères sexuelles)
• Intérêt d’une épreuve de marche
+++
• Diagnostic différentiel : sciatalgies
Classification des plaques
• Structure des plaques :
– Peu échogènes
– Isoéchogènes
– Hyperéchogènes
– Structure homogène ou
hétérogène
Peut être difficile si
chirurgie itérative
• Analyse de la surface:
– Lisse, régulière
– Irrégulière
– Plaque ulcérée:
anfractuosité de
profondeur >2 mm.
( D. couleur et puissance
++)
Exemples de plaques fémorales
 En A : plaque iso
échogène.
 En B : plaques mixtes
 Chez ces patients IPS
normal.
a
bB
Structure échographiques des plaques
fémorales
 Plaques peu échogènes ou
écholuscentes de densité
identique au sang circulant
 Plaques isoéchogènes, dense,
de densité identique au liseré
intimal ou au muscle adjacent
 Plaques hyperéchogènes,
remaniées, elles peuvent être
ou non calcifiées, leur densité
est comparable à l’os
Analyse de la surface de la plaque
 Lisse, régulière sans
solution de continuité
 En saillie
 Irrégulière avec
anfractuosités de 0,4 à
maximum 2 mm.
 Ulcération de la plaque
Structure échographiques des plaques
fémorales
 Plaques homogènes, avec une
répartition uniforme des
échos=plaque riche en tissu
fibreux
 Plaques hétérogènes, avec
zones de densité différentes
= composante lipidique
majeure
Reilly Am Surg 1983
Critères échographiques d’une
sténose
• Signes directs
– Sténose >50% : Pic systolique >
200-250 cm/ sec
– Sténose > 70% : PS>350-400
cm/sec
– Ou rapport en diamètre (diamètre
résiduel / diamètre de l’artère )
( non validée )
• Signes indirects ( en aval)
– Augmentation du Temps de
montée systolique
– Démodulation
Critères échographique d’une
Occlusion artérielle
• Aucun signal enregistrable au site de
l’occlusion
• Diagnostic différentiel = calcifications massives
avec cône d’ombre .
• Signes indirects :
– en aval : flux démodulés.
– Visualisation de voies de suppléance ( Iliaques / F
Prof ou artère du creux poplité)
Seconde partie
• Rappel des classifications cliniques de l’ AOMI
• Cas cliniques
• Pathologie non athéromateuse
• Contrôles post chirurgie classique et
angioplastie-stent.
Rappel des Classifications cliniques de
l’ AOMI
• La plus simple plus simple
= La classification de
Leriche et Fontaine en 4
stades :
– Stade I = la disparition d'un
pouls artériel
– Stade II = la claudication
intermittente
– Stade III = les douleurs de
décubitus
– Stade IV = les troubles
trophiques
(gangrène ischémique)
Classification actuelle
• L’ischémie d’effort asymptomatique avec un IPS<0,9 ou
abolition d’un pouls sans manifestation clinique d’ischémie
• L’ischémie d’effort symptomatique : IPS < 0,9 ou abolition
de pouls avec manifestations cliniques ischémiques
• L’ischémie permanente chronique : association de douleurs
de décubitus ou de troubles trophiques depuis au moins 15
jours avec une pression artérielle systolique inférieure à 50
mm Hg à la cheville ou à 30 mm Hg à l’orteil. Elle nécessite
une prise en charge à l’hôpital
• L’ischémie aiguë : urgence vasculaire mettant en jeu la
viabilité immédiate du membre qui n’est soudain plus
perfusé suite à une thrombose ou à une embolie.
Ischémie d’effort asymptomatique
• Dépistage individuel par la mesure de l’ IPS chez des sujets
à risque cardio-vasculaire :
– Âge (>50 ans chez l’homme et > 60 ans chez la femme)
– Tabagisme : actuel ou arrêté depuis <3 ans
– Ant. familiaux cardiovasculaire précoces : <55 ans chez le père
et < 65 ans chez la mère
– AVC précoce ( <45 ans)
– Diabète ( I ou II , traité ou non)
– Dyslipidémie ( LDL>1,2 g/l) ( HDL<0,40 g/l)
– Autres paramètres :
• Obésité abdominale ( >102 cm chez l’homme et 88 cm chez la femme)
• Sédentarité
• Consommation excessive d’alcool( >3 verres de vin / jour)
HAS 2006 et modifications récentes.
Mesure de l’ IPS
• Pression humérale avec
tensiomètre classique
• La plus élevée des 2 bras
• Pression à la cheville ( à
chaque jambe) :
• Discussion entre la plus
élevée et la plus basse
• Prise avec doppler
continu ou en ED
• Bonne fiabilité des
tensiomètres automatisés
( dynamap).
IPS normal = 1,0 à 1,4
IPS anormal ≤0,9
IPS « limite « = entre 0,91 et 0,99
IPS>1,4= artères incompressibles
AHA 2012 ( JVS 2012).
Mais possibilité d’AOMI avec IPS
normal ( au repos)
• D’où l’intérêt de
l’exploration échographique
complète:
– recherche de plaque ( à
risque ?)
– mesure de l’ EIM?
– Épreuve de marche sur tapis
roulant( surtout si patient qui
marche peu )
• IPS peut être normal alors
qu’il existe des plaques
fémorales (46/64
patients) (Daniel et Cazaubon
JIFA 2012)
• Si les patients n’avaient
eu que la seule mesure de
l’ IPS comme examen de
dépistage on passe à côté
de plaques fémorales
voire sténosantes
Recommandation AHH 2012
• Pas de modification pour la mesure de l’IPS:
réalisée aux deux jambes, chez tout nouveau
patient avec AMI quelle qu’en soit la sévérité
dans le but de confirmer le diagnostic et d’avoir
un document de référence (niveau B).
• L’utilité de la mesure de la pression au gros orteil
reste d’actualité, en particulier en si les artères
sont incompressibles (niveau B idem).
AOMI CLASSE 2 fort
Lésions fémoro poplitées droites
Flux démodulés au triplex. TPDT = O
Pression sur TAD = 140 mm HG ( IPS=0,8)
MIGH
Sténoses diffuses FSGH
Bonne poplitée
Axes jambiers grêles PER>TP
PSC Gh= 80 mm HG ( IPS=0,6)
AOMI AU STADE DE L’ ISCHEMIE
D EFFORT : Conduite à tenir
• Recherche des facteurs de risque
cardiovasculaire et traitement
• Suppression du tabac
• Traitement de prévention secondaire avec
AAP+Statines + IEC
• Que manque – t-il ?
La rééducation
• Programme de
rééducation à la marche
• 45 minutes par jour
tous les jours avec arrêt
avant l’apparition de la
claudication
• Eventuellement + Kiné
si anomalies musculo-
squelettiques associées
Cas clinique 2
• Patient de 55 ans
• Hypertendu traité
• Claudication récente mollet
gauche 500 mètres
• ED: bourgeon calcifié
sténosant sur la poplitée
gauche basse avec chute des
flux périphériques et IPS= 0,7
au repos
• Chute des pressions dès 300
mètres de marche PSCG=0
Cas clinique suite
• Artério: sténose sur
prolifération calcaire
endoluminale de
l’artère poplitée
• Contre-indication au tt.
Endoluminal
• Greffe veineuse
• Contrôle ED : bonne
perméabilité poplitée
• Bons flux jambiers
• PSC Gh normalisée au repos
et après les 300 mètres de
marche sur tapis roulant
• ..Mais apparition d’une
sténose poplitée contro-
latérale
Cas clinique (3): ischémie chez le
diabétique
Homme 81 ans
AOMI non connue
DID
Pace maker AC/ FA - > sous AVK
HTA
Ulcère gastro-duodénal actif
Marche forcée 10 jours avant
Nécrose orteil pied diabétique
début de macération
Que faites vous ?
• Hospitalisation en milieu cardiovasculaire
• Echo doppler des membres inférieurs
• Mesure de l’ IPS
• Pression au Gros orteil
• TCP O2
• Artériographie : conventionnelle ou angio-IRM
ou angio-scanner.
Echo doppler
• Plaques modérées et diffuses sur les axes ilio-
fémoraux et poplités
• Lésion d’une artère jambière
• IPS = 0 sur la péronière et 1,4 sur Tpost.

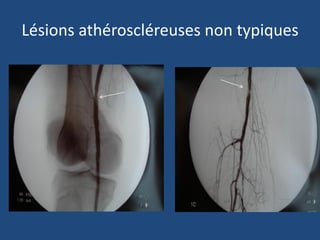

Lésions athéroscléreuses non typiques
Lésions typiques : une péronière sténosée
Cas clinique 4
• Patient de 35 ans,
tabagique
• Adressé pour troubles
trophiques post
traitement d’un ongle
incarné droit
Echo doppler
• Normal sur les axes ilio-
fémoraux
• « irrégularités « des parois
de l’ artère poplitée droite
• Artères jambières : lésions
tronculaires diffuses
• IPS <0,7
Buerger
• Fréquence des
thromboses
artérielles et
veineuses
( profondes ou
superficielles )
• 4 membres)
Artériographie
ANEVRYSME POPLITE
2 CM
1CM
1 CM
CONTRÖLE ENDOPROTHESE
Contrôle post endoprothèse
aorto-iliaque
• Rechercher :
anastomoses supérieures
et inférieures
• Diamètres des branches
du pontage
• Vitesses circulatoires sur
tout le trajet
• Recherche de pont de
fuite
• Critères ECHO occlsion
ou sténose : idem /
artères natives
Contrôle de stent fémoral.
Clé du bon examen de
contrôle :
• 1/ disposer d’un CR op
++++
• 2/ examen en amont et
en aval
• 3/ sur le stent : vitesses,
diamètre, parois
Au total
• Intérêt du doppler continu
– Pour les artères distales
– Pour la mesure de l’ IPS
– Pour le chirurgien en post-op
• Intérêt de rendre compte de tous les axes artériels
depuis l’aorte jusqu’aux … digitales en mentionnant les
axes et segments inaccessibles à l’ écho Doppler.
• Nécessité de conclure formellement dans le rapport :
douleurs actuelles( non) artérielles si besoin après
réalisation d’un test de marche ( couloir..)
• Nécessité des CR chirurgicaux lors des contrôles post-
op.

Contenu connexe

Tendances

ANOMALIES DU BILAN HEPATIQUE Conduite à tenir
ANOMALIES DU BILAN HEPATIQUE Conduite à tenirANOMALIES DU BILAN HEPATIQUE Conduite à tenir
ANOMALIES DU BILAN HEPATIQUE Conduite à tenir
Claude EUGENE

Angiocholite aiguë
Angiocholite aiguë Angiocholite aiguë
Angiocholite aiguë
CHU Tlemcen

LITHIASE INTRA-HEPATIQUE : PRIMITIVE (Syndrome LPAC) ou SECONDAIRE
LITHIASE INTRA-HEPATIQUE : PRIMITIVE (Syndrome LPAC) ou SECONDAIRELITHIASE INTRA-HEPATIQUE : PRIMITIVE (Syndrome LPAC) ou SECONDAIRE
LITHIASE INTRA-HEPATIQUE : PRIMITIVE (Syndrome LPAC) ou SECONDAIRE
Claude EUGENE

Varices des membres inférieurs
Varices des membres inférieursVarices des membres inférieurs
Varices des membres inférieurs
mia01

Comment rédiger une observation médicale ++++
Comment rédiger une observation médicale ++++Comment rédiger une observation médicale ++++
Comment rédiger une observation médicale ++++
Basset azd

hypertension portale these medecine 14 11
 hypertension portale these  medecine 14 11 hypertension portale these  medecine 14 11
hypertension portale these medecine 14 11
Eugène NJEBARIKANUYE

Hta131
Hta131Hta131
Hta131mai13

CAT devant une occlusion intestinale aigue
CAT devant une occlusion intestinale aigueCAT devant une occlusion intestinale aigue
CAT devant une occlusion intestinale aigue
othmaneBenrokhrokh

35 Cas cliniques en Neuro-imagerie d'urgence.pptx
35 Cas cliniques en Neuro-imagerie d'urgence.pptx35 Cas cliniques en Neuro-imagerie d'urgence.pptx
35 Cas cliniques en Neuro-imagerie d'urgence.pptx
MarieChhim1

Cholangiocarcinome intra-hépatique (signes, diagnostic, traitement)
Cholangiocarcinome intra-hépatique (signes, diagnostic, traitement)Cholangiocarcinome intra-hépatique (signes, diagnostic, traitement)
Cholangiocarcinome intra-hépatique (signes, diagnostic, traitement)
Claude EUGENE

Adenomes foie 2019
Adenomes foie 2019Adenomes foie 2019
Adenomes foie 2019
Claude EUGENE

Occlusion intestinale
Occlusion intestinaleOcclusion intestinale
Occlusion intestinaleRose De Sable

Cat devant une invagination intestinle aigue
Cat  devant une invagination intestinle   aigueCat  devant une invagination intestinle   aigue
Cat devant une invagination intestinle aigueHana Hanouna

Cour n=آ°03 fracture de la jambe cour officiel- ppt
Cour n=آ°03 fracture de la jambe  cour officiel- pptCour n=آ°03 fracture de la jambe  cour officiel- ppt
Cour n=آ°03 fracture de la jambe cour officiel- pptkillua zoldyck

Kyste hydatique du foie [enregistrement automatique]
Kyste hydatique du foie [enregistrement automatique]Kyste hydatique du foie [enregistrement automatique]
Kyste hydatique du foie [enregistrement automatique]
benkourdel mohamed

16-Cirrhose et complication 2021.pdf
16-Cirrhose et complication 2021.pdf16-Cirrhose et complication 2021.pdf
16-Cirrhose et complication 2021.pdf
SihemMekhaneg

Cholecystite aigue lithiasique
Cholecystite aigue lithiasiqueCholecystite aigue lithiasique
Cholecystite aigue lithiasique
Dr. Abdellah Benrahou

Occlusions intestinales-aiguës
Occlusions intestinales-aiguësOcclusions intestinales-aiguës
Occlusions intestinales-aiguës
Mehdi Razzok

Les cardiopathies cyanogènes et non cyanogènes(corrigee)
Les cardiopathies cyanogènes et non cyanogènes(corrigee)Les cardiopathies cyanogènes et non cyanogènes(corrigee)
Les cardiopathies cyanogènes et non cyanogènes(corrigee)
Vensie

Occlusions neonatales
Occlusions neonatalesOcclusions neonatales
Occlusions neonatales
Mehdi Razzok


Tendances (20)

ANOMALIES DU BILAN HEPATIQUE Conduite à tenir
ANOMALIES DU BILAN HEPATIQUE Conduite à tenirANOMALIES DU BILAN HEPATIQUE Conduite à tenir
ANOMALIES DU BILAN HEPATIQUE Conduite à tenir

Angiocholite aiguë
Angiocholite aiguë Angiocholite aiguë
Angiocholite aiguë

LITHIASE INTRA-HEPATIQUE : PRIMITIVE (Syndrome LPAC) ou SECONDAIRE
LITHIASE INTRA-HEPATIQUE : PRIMITIVE (Syndrome LPAC) ou SECONDAIRELITHIASE INTRA-HEPATIQUE : PRIMITIVE (Syndrome LPAC) ou SECONDAIRE
LITHIASE INTRA-HEPATIQUE : PRIMITIVE (Syndrome LPAC) ou SECONDAIRE

Varices des membres inférieurs
Varices des membres inférieursVarices des membres inférieurs
Varices des membres inférieurs

Comment rédiger une observation médicale ++++
Comment rédiger une observation médicale ++++Comment rédiger une observation médicale ++++
Comment rédiger une observation médicale ++++

hypertension portale these medecine 14 11
 hypertension portale these  medecine 14 11 hypertension portale these  medecine 14 11
hypertension portale these medecine 14 11

Hta131
Hta131Hta131
Hta131

CAT devant une occlusion intestinale aigue
CAT devant une occlusion intestinale aigueCAT devant une occlusion intestinale aigue
CAT devant une occlusion intestinale aigue

35 Cas cliniques en Neuro-imagerie d'urgence.pptx
35 Cas cliniques en Neuro-imagerie d'urgence.pptx35 Cas cliniques en Neuro-imagerie d'urgence.pptx
35 Cas cliniques en Neuro-imagerie d'urgence.pptx

Cholangiocarcinome intra-hépatique (signes, diagnostic, traitement)
Cholangiocarcinome intra-hépatique (signes, diagnostic, traitement)Cholangiocarcinome intra-hépatique (signes, diagnostic, traitement)
Cholangiocarcinome intra-hépatique (signes, diagnostic, traitement)

Adenomes foie 2019
Adenomes foie 2019Adenomes foie 2019
Adenomes foie 2019

Occlusion intestinale
Occlusion intestinaleOcclusion intestinale
Occlusion intestinale

Cat devant une invagination intestinle aigue
Cat  devant une invagination intestinle   aigueCat  devant une invagination intestinle   aigue
Cat devant une invagination intestinle aigue

Cour n=آ°03 fracture de la jambe cour officiel- ppt
Cour n=آ°03 fracture de la jambe  cour officiel- pptCour n=آ°03 fracture de la jambe  cour officiel- ppt
Cour n=آ°03 fracture de la jambe cour officiel- ppt

Kyste hydatique du foie [enregistrement automatique]
Kyste hydatique du foie [enregistrement automatique]Kyste hydatique du foie [enregistrement automatique]
Kyste hydatique du foie [enregistrement automatique]

16-Cirrhose et complication 2021.pdf
16-Cirrhose et complication 2021.pdf16-Cirrhose et complication 2021.pdf
16-Cirrhose et complication 2021.pdf

Cholecystite aigue lithiasique
Cholecystite aigue lithiasiqueCholecystite aigue lithiasique
Cholecystite aigue lithiasique

Occlusions intestinales-aiguës
Occlusions intestinales-aiguësOcclusions intestinales-aiguës
Occlusions intestinales-aiguës

Les cardiopathies cyanogènes et non cyanogènes(corrigee)
Les cardiopathies cyanogènes et non cyanogènes(corrigee)Les cardiopathies cyanogènes et non cyanogènes(corrigee)
Les cardiopathies cyanogènes et non cyanogènes(corrigee)

Occlusions neonatales
Occlusions neonatalesOcclusions neonatales
Occlusions neonatales


Similaire à Atelier echo doppler arteres

2014sessionPara 2
2014sessionPara 22014sessionPara 2
2014sessionPara 2acvq

Cat ulcères
Cat ulcèresCat ulcères
Cat ulcères
raymondteyrouz

DIU-echo-arteres-MI.pdf
DIU-echo-arteres-MI.pdfDIU-echo-arteres-MI.pdf
DIU-echo-arteres-MI.pdf
MeriemSid

Canal lombaire étroit et rétréci
Canal lombaire étroit et rétréciCanal lombaire étroit et rétréci
Canal lombaire étroit et rétréci
Benjamin NICOT

Coronarographie
Coronarographie Coronarographie
Coronarographie
Patou Conrath

Thrombose artérielle aiguë: attention à l'héparine!
Thrombose artérielle aiguë: attention à l'héparine!Thrombose artérielle aiguë: attention à l'héparine!
Thrombose artérielle aiguë: attention à l'héparine!Pelouze Guy-André

ColiquesNephretiquesLithiasesRenalesSyndromesObstructifsUrinaires(1).ppt
ColiquesNephretiquesLithiasesRenalesSyndromesObstructifsUrinaires(1).pptColiquesNephretiquesLithiasesRenalesSyndromesObstructifsUrinaires(1).ppt
ColiquesNephretiquesLithiasesRenalesSyndromesObstructifsUrinaires(1).ppt
Yahya Tfeil

Chirurgie cardiaque fp 12 06 12
Chirurgie cardiaque fp 12 06 12Chirurgie cardiaque fp 12 06 12
Chirurgie cardiaque fp 12 06 12raymondteyrouz

Maladies vasculaires du foie
Maladies vasculaires du foieMaladies vasculaires du foie
Maladies vasculaires du foie
Claude EUGENE

Congrès SMMV Marrakech 2017
Congrès SMMV Marrakech 2017Congrès SMMV Marrakech 2017
Congrès SMMV Marrakech 2017
020359

POLYTRAUMATISME.ppt
POLYTRAUMATISME.pptPOLYTRAUMATISME.ppt
POLYTRAUMATISME.ppt
BahaEddine11

Arthrodèse Lombaire: Mythes et Réalités
Arthrodèse Lombaire: Mythes et Réalités Arthrodèse Lombaire: Mythes et Réalités
Arthrodèse Lombaire: Mythes et Réalités
Michel Triffaux

TVP DES MI
TVP DES MITVP DES MI
TVP DES MI
aleosse

Anurie calculeuse
Anurie calculeuseAnurie calculeuse
Anurie calculeuse
RimaGuemriche

Minimum quarante caractères requis pour c
Minimum quarante caractères requis pour cMinimum quarante caractères requis pour c
Minimum quarante caractères requis pour c
BenJohnsonJUSTE1

Angor chronique stable.pptx FMPM 3 ANNEE
Angor chronique stable.pptx FMPM 3 ANNEEAngor chronique stable.pptx FMPM 3 ANNEE
Angor chronique stable.pptx FMPM 3 ANNEE
chaoukichaimaa931

Indication aep périphériques
Indication aep périphériquesIndication aep périphériques
Indication aep périphériquescarreres

Dissection coronaire
Dissection coronaireDissection coronaire
Dissection coronaire
Hervé Faltot

Atteinte rénale du syndrome des antiphospholipides
Atteinte rénale du syndrome des antiphospholipidesAtteinte rénale du syndrome des antiphospholipides
Atteinte rénale du syndrome des antiphospholipidesAbdallah Boulgheraif

Paradigmes et habitudes en mouvement
Paradigmes et habitudes en mouvementParadigmes et habitudes en mouvement
Paradigmes et habitudes en mouvement
Nicolas Peschanski, MD, PhD


Similaire à Atelier echo doppler arteres (20)

2014sessionPara 2
2014sessionPara 22014sessionPara 2
2014sessionPara 2

Cat ulcères
Cat ulcèresCat ulcères
Cat ulcères

DIU-echo-arteres-MI.pdf
DIU-echo-arteres-MI.pdfDIU-echo-arteres-MI.pdf
DIU-echo-arteres-MI.pdf

Canal lombaire étroit et rétréci
Canal lombaire étroit et rétréciCanal lombaire étroit et rétréci
Canal lombaire étroit et rétréci

Coronarographie
Coronarographie Coronarographie
Coronarographie

Thrombose artérielle aiguë: attention à l'héparine!
Thrombose artérielle aiguë: attention à l'héparine!Thrombose artérielle aiguë: attention à l'héparine!
Thrombose artérielle aiguë: attention à l'héparine!

ColiquesNephretiquesLithiasesRenalesSyndromesObstructifsUrinaires(1).ppt
ColiquesNephretiquesLithiasesRenalesSyndromesObstructifsUrinaires(1).pptColiquesNephretiquesLithiasesRenalesSyndromesObstructifsUrinaires(1).ppt
ColiquesNephretiquesLithiasesRenalesSyndromesObstructifsUrinaires(1).ppt

Chirurgie cardiaque fp 12 06 12
Chirurgie cardiaque fp 12 06 12Chirurgie cardiaque fp 12 06 12
Chirurgie cardiaque fp 12 06 12

Maladies vasculaires du foie
Maladies vasculaires du foieMaladies vasculaires du foie
Maladies vasculaires du foie

Congrès SMMV Marrakech 2017
Congrès SMMV Marrakech 2017Congrès SMMV Marrakech 2017
Congrès SMMV Marrakech 2017

POLYTRAUMATISME.ppt
POLYTRAUMATISME.pptPOLYTRAUMATISME.ppt
POLYTRAUMATISME.ppt

Arthrodèse Lombaire: Mythes et Réalités
Arthrodèse Lombaire: Mythes et Réalités Arthrodèse Lombaire: Mythes et Réalités
Arthrodèse Lombaire: Mythes et Réalités

TVP DES MI
TVP DES MITVP DES MI
TVP DES MI

Anurie calculeuse
Anurie calculeuseAnurie calculeuse
Anurie calculeuse

Minimum quarante caractères requis pour c
Minimum quarante caractères requis pour cMinimum quarante caractères requis pour c
Minimum quarante caractères requis pour c

Angor chronique stable.pptx FMPM 3 ANNEE
Angor chronique stable.pptx FMPM 3 ANNEEAngor chronique stable.pptx FMPM 3 ANNEE
Angor chronique stable.pptx FMPM 3 ANNEE

Indication aep périphériques
Indication aep périphériquesIndication aep périphériques
Indication aep périphériques

Dissection coronaire
Dissection coronaireDissection coronaire
Dissection coronaire

Atteinte rénale du syndrome des antiphospholipides
Atteinte rénale du syndrome des antiphospholipidesAtteinte rénale du syndrome des antiphospholipides
Atteinte rénale du syndrome des antiphospholipides

Paradigmes et habitudes en mouvement
Paradigmes et habitudes en mouvementParadigmes et habitudes en mouvement
Paradigmes et habitudes en mouvement


Plus de sfa_angeiologie

Diagnostic ultrasonore des thromboses veineuses profondes
Diagnostic ultrasonore des thromboses veineuses profondesDiagnostic ultrasonore des thromboses veineuses profondes
Diagnostic ultrasonore des thromboses veineuses profondessfa_angeiologie

Bilan congres congo
Bilan congres congoBilan congres congo
Bilan congres congo
sfa_angeiologie

Tvp et hiv a kane
Tvp et hiv   a kaneTvp et hiv   a kane
Tvp et hiv a kane
sfa_angeiologie

Jifa 2014
Jifa 2014Jifa 2014
Jifa 2014
sfa_angeiologie

Hta travail lome k yayedh
Hta travail lome  k yayedhHta travail lome  k yayedh
Hta travail lome k yayedhsfa_angeiologie

Articles recus afrique sub saharienne
Articles recus afrique sub saharienneArticles recus afrique sub saharienne
Articles recus afrique sub sahariennesfa_angeiologie

Troubles trophiques_bourree
 Troubles trophiques_bourree Troubles trophiques_bourree
Troubles trophiques_bourreesfa_angeiologie

Thrombose veineuse_kane
 Thrombose veineuse_kane Thrombose veineuse_kane
Thrombose veineuse_kanesfa_angeiologie

Tamponade pericardique_pessinaba
 Tamponade pericardique_pessinaba Tamponade pericardique_pessinaba
Tamponade pericardique_pessinabasfa_angeiologie

Poplitee
PopliteePoplitee
Poplitee
sfa_angeiologie

Angeiologie 4 2013 - 1-2014 livre des resumes
Angeiologie 4 2013 - 1-2014 livre des resumesAngeiologie 4 2013 - 1-2014 livre des resumes
Angeiologie 4 2013 - 1-2014 livre des resumessfa_angeiologie

Tabagisme et thrombose habbal
Tabagisme et thrombose habbalTabagisme et thrombose habbal
Tabagisme et thrombose habbal
sfa_angeiologie

Présentation jifa 2014 slide
Présentation jifa 2014 slidePrésentation jifa 2014 slide
Présentation jifa 2014 slidesfa_angeiologie


Plus de sfa_angeiologie (20)

Jifa 2015 2014 03-26
Jifa 2015 2014 03-26Jifa 2015 2014 03-26
Jifa 2015 2014 03-26

Diagnostic ultrasonore des thromboses veineuses profondes
Diagnostic ultrasonore des thromboses veineuses profondesDiagnostic ultrasonore des thromboses veineuses profondes
Diagnostic ultrasonore des thromboses veineuses profondes

Bilan congres congo
Bilan congres congoBilan congres congo
Bilan congres congo

Tvp et hiv a kane
Tvp et hiv   a kaneTvp et hiv   a kane
Tvp et hiv a kane

Jifa 2014
Jifa 2014Jifa 2014
Jifa 2014

Pied diabetique bouayed
Pied diabetique bouayedPied diabetique bouayed
Pied diabetique bouayed

Hta travail lome k yayedh
Hta travail lome  k yayedhHta travail lome  k yayedh
Hta travail lome k yayedh

Articles recus afrique sub saharienne
Articles recus afrique sub saharienneArticles recus afrique sub saharienne
Articles recus afrique sub saharienne

Article compression sib
Article compression sibArticle compression sib
Article compression sib

Troubles trophiques_bourree
 Troubles trophiques_bourree Troubles trophiques_bourree
Troubles trophiques_bourree

Thrombose veineuse_kane
 Thrombose veineuse_kane Thrombose veineuse_kane
Thrombose veineuse_kane

Tamponade pericardique_pessinaba
 Tamponade pericardique_pessinaba Tamponade pericardique_pessinaba
Tamponade pericardique_pessinaba

Poplitee
PopliteePoplitee
Poplitee

Cotonou cardiologie.jpg
Cotonou cardiologie.jpgCotonou cardiologie.jpg
Cotonou cardiologie.jpg

Angeiologie 4 2013 - 1-2014 livre des resumes
Angeiologie 4 2013 - 1-2014 livre des resumesAngeiologie 4 2013 - 1-2014 livre des resumes
Angeiologie 4 2013 - 1-2014 livre des resumes

Programme jifa 08012014
Programme jifa 08012014Programme jifa 08012014
Programme jifa 08012014

2014 sfa
2014 sfa2014 sfa
2014 sfa

Radiofreq vd
Radiofreq vdRadiofreq vd
Radiofreq vd

Tabagisme et thrombose habbal
Tabagisme et thrombose habbalTabagisme et thrombose habbal
Tabagisme et thrombose habbal

Présentation jifa 2014 slide
Présentation jifa 2014 slidePrésentation jifa 2014 slide
Présentation jifa 2014 slide


Atelier echo doppler arteres

  • 1. ATELIER ECHO DOPPLER ARTERES DES MEMBRES INFERIEURS V ARFI M CAZAUBON ATELEIRS DU RESEAU FRANCOPHONE VASCULAIRE ET DE LA SOCIETE FRANCAISE D ANGEIOLOGIE BRAZZAVILLE OCTOBRE 2012
  • 2. L’exploration fonctionnelle vasculaire des artères des Minf. • Les ultrasons: – Doppler continu – Echographie Doppler pulsé et couleur – B-Flow • Prise des pressions sytoliques aux chevilles avec mesure de l’ IPS ( au doppler continu ou ECD ) • Epreuve de marche sur tapis roulant • Exploration micro-circulatoire ( TcPo2 et laser- doppler) .
  • 3. Le Doppler continu . • « Irremplaçable « pour le portrait robot de l’ensemble de axes artériels depuis l’aorte jusqu’aux artères digitales. • Choix de la sonde (f) vx. : sonde de 8 MHz pour les artères distales, sonde de 4 MHz pour les axes proximaux. • Indispensable pour la mesure de l’ IPS • Très utile au chirurgien vasculaire en post-op.
  • 4. IPS>1 IPS ++++ Morphologie des courbes Vélocimétriques: Flux normaux ou démodulés si obstacle en amont IPS ++++
  • 5. Occlusion de l’ aorte abdominale • Flux démodulés sur les iliaques externes, fémorales communes, superficielles et poplitées et artères jambières. • Chute des pressions distales avec IPS< 0,7 au repos.
  • 6. Echographie Doppler • Pour l’exploration de l’ artériopathie des membres inférieurs ( AOMI) il est nécessaire de disposer du Doppler pulsé et couleur associé à l’imagerie en mode B ( ANAES Evaluation des technologies 2002) • Artère normale = Flux de type périphérique avec vitesses systoliques et diastoliques ( ‡carotides ) et IR=1
  • 7. Echographie Doppler • Permet l’exploration de l’aorte abdominale et des vaisseaux digestifs + artères rénales • Jusqu’aux artères distales ( et plantaires) • Réalisée chez le patient en décubitus dorsal + intérêt de la position debout pour la poplitée++
  • 8. Le mode B-Flow • Visualise les échos des élèments figurés du sang et non plus leur vélocité • Flux laminaire Plaque
  • 9. Les *** de la SFA • La bifurcation fémorale : comme BIF CAR • Echographie Doppler couleur et énergie ou sans couleur. • Toujours repérer les 3 artères
  • 10. Les *** de la SFA • L’exploration des artères fessières • Utile si claudication de la fesse • Se fait sur patient en décubitus ventral • Peut accompagner l’exploration des branches de l’iliaque interne ( artères sexuelles) • Intérêt d’une épreuve de marche +++ • Diagnostic différentiel : sciatalgies
  • 11. Classification des plaques • Structure des plaques : – Peu échogènes – Isoéchogènes – Hyperéchogènes – Structure homogène ou hétérogène Peut être difficile si chirurgie itérative • Analyse de la surface: – Lisse, régulière – Irrégulière – Plaque ulcérée: anfractuosité de profondeur >2 mm. ( D. couleur et puissance ++)
  • 12. Exemples de plaques fémorales  En A : plaque iso échogène.  En B : plaques mixtes  Chez ces patients IPS normal. a bB
  • 13. Structure échographiques des plaques fémorales  Plaques peu échogènes ou écholuscentes de densité identique au sang circulant  Plaques isoéchogènes, dense, de densité identique au liseré intimal ou au muscle adjacent  Plaques hyperéchogènes, remaniées, elles peuvent être ou non calcifiées, leur densité est comparable à l’os
  • 14. Analyse de la surface de la plaque  Lisse, régulière sans solution de continuité  En saillie  Irrégulière avec anfractuosités de 0,4 à maximum 2 mm.  Ulcération de la plaque
  • 15. Structure échographiques des plaques fémorales  Plaques homogènes, avec une répartition uniforme des échos=plaque riche en tissu fibreux  Plaques hétérogènes, avec zones de densité différentes = composante lipidique majeure Reilly Am Surg 1983
  • 16. Critères échographiques d’une sténose • Signes directs – Sténose >50% : Pic systolique > 200-250 cm/ sec – Sténose > 70% : PS>350-400 cm/sec – Ou rapport en diamètre (diamètre résiduel / diamètre de l’artère ) ( non validée ) • Signes indirects ( en aval) – Augmentation du Temps de montée systolique – Démodulation
  • 17. Critères échographique d’une Occlusion artérielle • Aucun signal enregistrable au site de l’occlusion • Diagnostic différentiel = calcifications massives avec cône d’ombre . • Signes indirects : – en aval : flux démodulés. – Visualisation de voies de suppléance ( Iliaques / F Prof ou artère du creux poplité)
  • 18. Seconde partie • Rappel des classifications cliniques de l’ AOMI • Cas cliniques • Pathologie non athéromateuse • Contrôles post chirurgie classique et angioplastie-stent.
  • 19. Rappel des Classifications cliniques de l’ AOMI • La plus simple plus simple = La classification de Leriche et Fontaine en 4 stades : – Stade I = la disparition d'un pouls artériel – Stade II = la claudication intermittente – Stade III = les douleurs de décubitus – Stade IV = les troubles trophiques (gangrène ischémique)
  • 20. Classification actuelle • L’ischémie d’effort asymptomatique avec un IPS<0,9 ou abolition d’un pouls sans manifestation clinique d’ischémie • L’ischémie d’effort symptomatique : IPS < 0,9 ou abolition de pouls avec manifestations cliniques ischémiques • L’ischémie permanente chronique : association de douleurs de décubitus ou de troubles trophiques depuis au moins 15 jours avec une pression artérielle systolique inférieure à 50 mm Hg à la cheville ou à 30 mm Hg à l’orteil. Elle nécessite une prise en charge à l’hôpital • L’ischémie aiguë : urgence vasculaire mettant en jeu la viabilité immédiate du membre qui n’est soudain plus perfusé suite à une thrombose ou à une embolie.
  • 21. Ischémie d’effort asymptomatique • Dépistage individuel par la mesure de l’ IPS chez des sujets à risque cardio-vasculaire : – Âge (>50 ans chez l’homme et > 60 ans chez la femme) – Tabagisme : actuel ou arrêté depuis <3 ans – Ant. familiaux cardiovasculaire précoces : <55 ans chez le père et < 65 ans chez la mère – AVC précoce ( <45 ans) – Diabète ( I ou II , traité ou non) – Dyslipidémie ( LDL>1,2 g/l) ( HDL<0,40 g/l) – Autres paramètres : • Obésité abdominale ( >102 cm chez l’homme et 88 cm chez la femme) • Sédentarité • Consommation excessive d’alcool( >3 verres de vin / jour) HAS 2006 et modifications récentes.
  • 22. Mesure de l’ IPS • Pression humérale avec tensiomètre classique • La plus élevée des 2 bras • Pression à la cheville ( à chaque jambe) : • Discussion entre la plus élevée et la plus basse • Prise avec doppler continu ou en ED • Bonne fiabilité des tensiomètres automatisés ( dynamap). IPS normal = 1,0 à 1,4 IPS anormal ≤0,9 IPS « limite « = entre 0,91 et 0,99 IPS>1,4= artères incompressibles AHA 2012 ( JVS 2012).
  • 23. Mais possibilité d’AOMI avec IPS normal ( au repos) • D’où l’intérêt de l’exploration échographique complète: – recherche de plaque ( à risque ?) – mesure de l’ EIM? – Épreuve de marche sur tapis roulant( surtout si patient qui marche peu ) • IPS peut être normal alors qu’il existe des plaques fémorales (46/64 patients) (Daniel et Cazaubon JIFA 2012) • Si les patients n’avaient eu que la seule mesure de l’ IPS comme examen de dépistage on passe à côté de plaques fémorales voire sténosantes
  • 24. Recommandation AHH 2012 • Pas de modification pour la mesure de l’IPS: réalisée aux deux jambes, chez tout nouveau patient avec AMI quelle qu’en soit la sévérité dans le but de confirmer le diagnostic et d’avoir un document de référence (niveau B). • L’utilité de la mesure de la pression au gros orteil reste d’actualité, en particulier en si les artères sont incompressibles (niveau B idem).
  • 25. AOMI CLASSE 2 fort Lésions fémoro poplitées droites Flux démodulés au triplex. TPDT = O Pression sur TAD = 140 mm HG ( IPS=0,8)
  • 26. MIGH Sténoses diffuses FSGH Bonne poplitée Axes jambiers grêles PER>TP PSC Gh= 80 mm HG ( IPS=0,6)
  • 27. AOMI AU STADE DE L’ ISCHEMIE D EFFORT : Conduite à tenir • Recherche des facteurs de risque cardiovasculaire et traitement • Suppression du tabac • Traitement de prévention secondaire avec AAP+Statines + IEC • Que manque – t-il ?
  • 28. La rééducation • Programme de rééducation à la marche • 45 minutes par jour tous les jours avec arrêt avant l’apparition de la claudication • Eventuellement + Kiné si anomalies musculo- squelettiques associées
  • 29. Cas clinique 2 • Patient de 55 ans • Hypertendu traité • Claudication récente mollet gauche 500 mètres • ED: bourgeon calcifié sténosant sur la poplitée gauche basse avec chute des flux périphériques et IPS= 0,7 au repos • Chute des pressions dès 300 mètres de marche PSCG=0
  • 30. Cas clinique suite • Artério: sténose sur prolifération calcaire endoluminale de l’artère poplitée • Contre-indication au tt. Endoluminal • Greffe veineuse • Contrôle ED : bonne perméabilité poplitée • Bons flux jambiers • PSC Gh normalisée au repos et après les 300 mètres de marche sur tapis roulant • ..Mais apparition d’une sténose poplitée contro- latérale
  • 31. Cas clinique (3): ischémie chez le diabétique Homme 81 ans AOMI non connue DID Pace maker AC/ FA - > sous AVK HTA Ulcère gastro-duodénal actif Marche forcée 10 jours avant
  • 32. Nécrose orteil pied diabétique début de macération
  • 33. Que faites vous ? • Hospitalisation en milieu cardiovasculaire • Echo doppler des membres inférieurs • Mesure de l’ IPS • Pression au Gros orteil • TCP O2 • Artériographie : conventionnelle ou angio-IRM ou angio-scanner.
  • 34. Echo doppler • Plaques modérées et diffuses sur les axes ilio- fémoraux et poplités • Lésion d’une artère jambière • IPS = 0 sur la péronière et 1,4 sur Tpost.
  • 36. Lésions typiques : une péronière sténosée
  • 37. Cas clinique 4 • Patient de 35 ans, tabagique • Adressé pour troubles trophiques post traitement d’un ongle incarné droit
  • 38. Echo doppler • Normal sur les axes ilio- fémoraux • « irrégularités « des parois de l’ artère poplitée droite • Artères jambières : lésions tronculaires diffuses • IPS <0,7
  • 39. Buerger • Fréquence des thromboses artérielles et veineuses ( profondes ou superficielles ) • 4 membres)
  • 43. Contrôle post endoprothèse aorto-iliaque • Rechercher : anastomoses supérieures et inférieures • Diamètres des branches du pontage • Vitesses circulatoires sur tout le trajet • Recherche de pont de fuite • Critères ECHO occlsion ou sténose : idem / artères natives
  • 44. Contrôle de stent fémoral. Clé du bon examen de contrôle : • 1/ disposer d’un CR op ++++ • 2/ examen en amont et en aval • 3/ sur le stent : vitesses, diamètre, parois
  • 45. Au total • Intérêt du doppler continu – Pour les artères distales – Pour la mesure de l’ IPS – Pour le chirurgien en post-op • Intérêt de rendre compte de tous les axes artériels depuis l’aorte jusqu’aux … digitales en mentionnant les axes et segments inaccessibles à l’ écho Doppler. • Nécessité de conclure formellement dans le rapport : douleurs actuelles( non) artérielles si besoin après réalisation d’un test de marche ( couloir..) • Nécessité des CR chirurgicaux lors des contrôles post- op.
