La technique EDGEWISE www.medespace.net Share what you know,learn what you don’t présenté par :Dr  A.HAMMAR

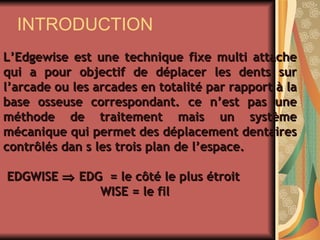

INTRODUCTION L’Edgewise est une technique fixe multi attache qui a pour objectif de déplacer les dents sur l’arcade ou les arcades en totalité par rapport à la base osseuse correspondant. ce n’est pas une méthode de traitement mais un système mécanique qui permet des déplacement dentaires contrôlés dan s les trois plan de l’espace.  EDGWISE    EDG  = le côté le plus étroit WISE = le fil

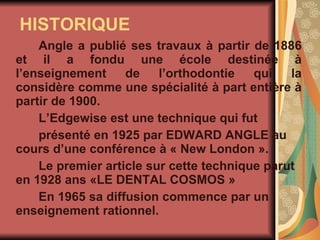

HISTORIQUE Angle a publié ses travaux à partir de 1886 et il a fondu une école destinée à l’enseignement de l’orthodontie qui la considère comme une spécialité à part entière à partir de 1900.  L’Edgewise est une technique qui fut  présenté en 1925 par EDWARD ANGLE au cours d’une conférence à « New London ». Le premier article sur cette technique parut en 1928 ans «LE DENTAL COSMOS » En 1965 sa diffusion commence par un enseignement rationnel.
Les éléments de l’appareillage Edgewise

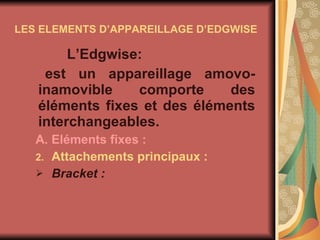

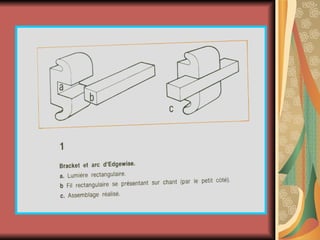

LES ELEMENTS D’APPAREILLAGE D’EDGWISE L’Edgwise: est un appareillage amovo-inamovible comporte des éléments fixes et des éléments interchangeables. A. Eléments fixes :  Attachements principaux : Bracket :

Méthode de collage: a- préparation de la surface dentaire :   • Nettoyage de la surface dentaire  • Mordançage  • lavage b- collage proprement dit :  • Méthode directe  • Méthode indirecte     Les tubes d’EDGWISE : Ce sont des tubes soudés à mi-hauteur de la face  vestibulaire des bagues molaires.
Les attachements accessoires : •  Les tubes de FEB •  Les crochets d’ouverture distale •  Les boutons et les crochets linguaux (cleats lugs) Les éléments amovibles : Ce sont les arcs qui sont fabriqués à partir de fil d’acier de dimension différente : Twist flex Fil rond Fil rectangulaire   Les forces auxilliaires : -  Les FEB Les forces intramaxillaire Les forces intermaxilllaire
Les forces intermaxilllaire : Antéro-postérieurs De Cl II ou de Cl III  Transversal  °  Criss-cross °  Transverse Vertical  (dans le cas de béance)

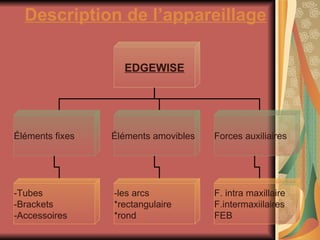

Description de l’appareillage   EDGEWISE Éléments fixes Éléments amovibles  Forces auxiliaires  -les arcs  *rectangulaire *rond -Tubes  -Brackets  -Accessoires F. intra maxillaire F.intermaxiilaires FEB

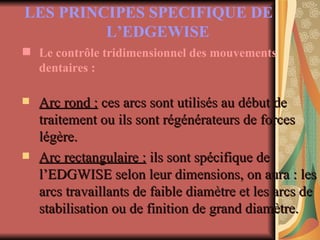

LES PRINCIPES SPECIFIQUE DE L’EDGEWISE   Le contrôle tridimensionnel des mouvements dentaires : Arc rond :  ces arcs sont utilisés au début de traitement ou ils sont régénérateurs de forces légère. Arc rectangulaire :  ils sont spécifique de l’EDGWISE selon leur dimensions, on aura : les arcs travaillants de faible diamètre et les arcs de stabilisation ou de finition de grand diamètre.

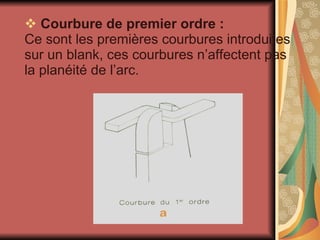

Courbure de premier ordre : Ce sont les premières courbures introduites sur un blank, ces courbures n’affectent pas la planéité de l’arc.
Courbure de deuxième ordre : Ces courbures affectent la planéité de l’arc et elles sont réalisés dans le sens vertical. -  Tip beck bend - Tip forward bend  - Gable bend =  c’est l’association d’un tip beck et tip forward - Artistic bend

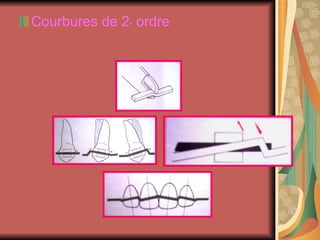

Courbures de 2 er   ordre

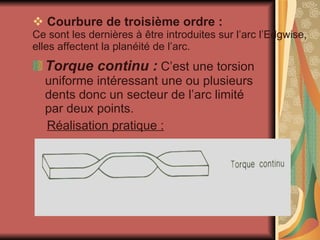

Courbure de troisième ordre : Ce sont les dernières à être introduites sur l’arc l’Edgwise, elles affectent la planéité de l’arc. Torque continu :  C’est une torsion uniforme intéressant une ou plusieurs dents donc un secteur de l’arc limité par deux points. Réalisation pratique :

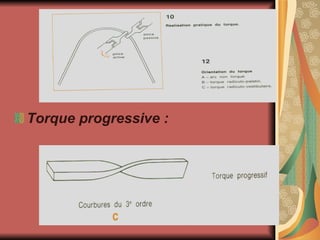

Torque progressive :

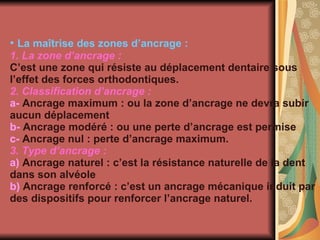

La maîtrise des zones d’ancrage : 1. La zone d’ancrage   : C’est une zone qui résiste au déplacement dentaire sous l’effet des forces orthodontiques. 2. Classification d’ancrage   : a-  Ancrage maximum : ou la zone d’ancrage ne devra subir aucun déplacement b-  Ancrage modéré : ou une perte d’ancrage est permise c-  Ancrage nul : perte d’ancrage maximum.  3. Type d’ancrage : a)  Ancrage naturel : c’est la résistance naturelle de la dent dans son alvéole b)  Ancrage renforcé : c’est un ancrage mécanique induit par des dispositifs pour renforcer l’ancrage naturel.

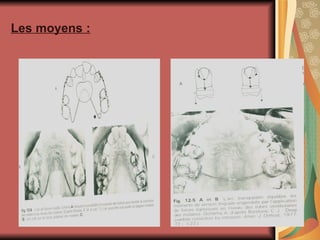

Les moyens :

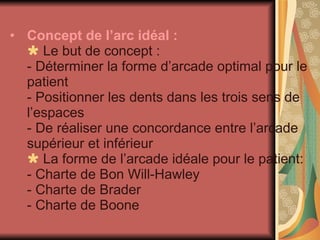

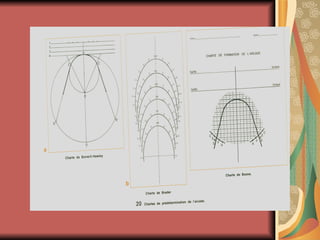

Concept de l’arc idéal :    Le but de concept : - Déterminer la forme d’arcade optimal pour le patient - Positionner les dents dans les trois sens de l’espaces - De réaliser une concordance entre l’arcade supérieur et inférieur     La forme de l’arcade idéale pour le patient: - Charte de Bon Will-Hawley - Charte de Brader  - Charte de Boone

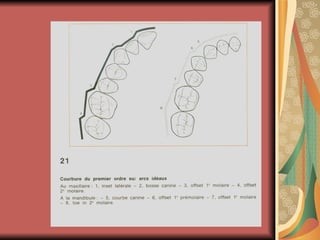

Courbures des arcs idéaux :    Courbure de premier ordre :  Ces courbures permettent l’alignement des dents sur l’arcade en tenant compte la morphologie propre de chaque dent   a- Arc mandibulaire b- Arc maxillaire

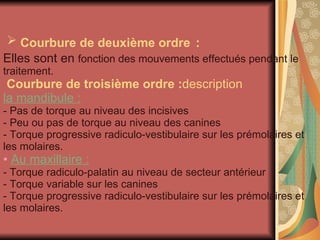

Courbure de deuxième ordre   : Elles sont en  fonction des mouvements effectués pendant le traitement.  Courbure de troisième ordre : description  la mandibule : - Pas de torque au niveau des incisives - Peu ou pas de torque au niveau des canines - Torque progressive radiculo-vestibulaire sur les prémolaires et les molaires. •  Au maxillaire : - Torque radiculo-palatin au niveau de secteur antérieur - Torque variable sur les canines - Torque progressive radiculo-vestibulaire sur les prémolaires et les molaires.

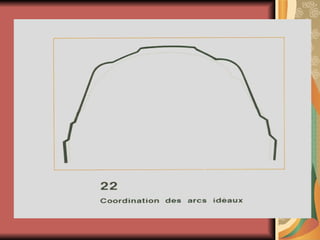

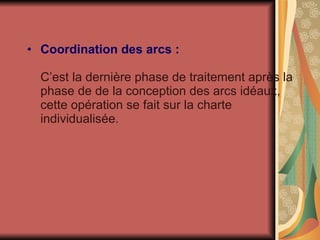

Coordination des arcs :   C’est la dernière phase de traitement après la phase de de la conception des arcs idéaux, cette opération se fait sur la charte individualisée.

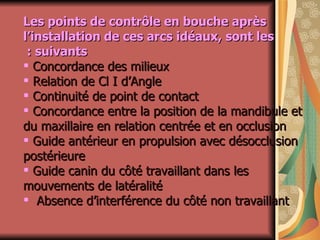

Les points de contrôle en bouche après l’installation de ces arcs idéaux, sont les suivants :   Concordance des milieux Relation de Cl I d’Angle  Continuité de point de contact Concordance entre la position de la mandibule et du maxillaire en relation centrée et en occlusion Guide antérieur en propulsion avec désocclusion postérieure Guide canin du côté travaillant dans les mouvements de latéralité Absence d’interférence du côté non travaillant

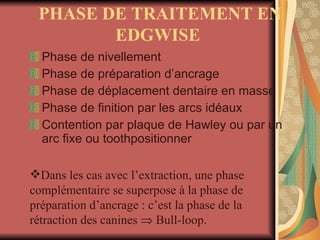

Phase de nivellement  Phase de préparation d’ancrage Phase de déplacement dentaire en masse Phase de finition par les arcs idéaux Contention par plaque de Hawley ou par un arc fixe ou toothpositionner  Dans les cas avec l’extraction, une phase complémentaire se superpose à la phase de préparation d’ancrage : c’est la phase de la rétraction des canines    Bull-loop. PHASE DE TRAITEMENT EN EDGWISE

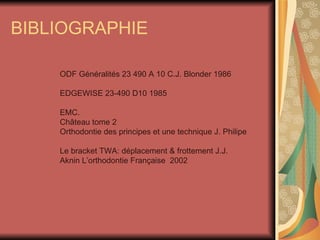

BIBLIOGRAPHIE ODF Généralités 23 490 A 10 C.J. Blonder 1986 EDGEWISE 23-490 D10 1985  EMC.  Château tome 2 Orthodontie des principes et une technique J. Philipe  Le bracket TWA: déplacement & frottement J.J. Aknin L’orthodontie Française  2002

Contenu connexe

Tendances

interventions à lambeaux
interventions à lambeauxinterventions à lambeaux
interventions à lambeaux
Dr.Oudainia Mounira

La couronne à tenon radiculaire type richmond [enregistrement automatique]
La couronne à tenon radiculaire type richmond [enregistrement automatique]La couronne à tenon radiculaire type richmond [enregistrement automatique]
La couronne à tenon radiculaire type richmond [enregistrement automatique]
Abdeldjalil Gadra

Resorption alveolaire et montage des dents en prothese totale
Resorption alveolaire et montage des dents en prothese totaleResorption alveolaire et montage des dents en prothese totale
Resorption alveolaire et montage des dents en prothese totale
drjamel

La dimension verticale en prothèse totale
La dimension verticale en prothèse totale La dimension verticale en prothèse totale
La dimension verticale en prothèse totale
Abdeldjalil Gadra

Équilibration en prothèse totale complète
Équilibration en prothèse totale complète Équilibration en prothèse totale complète
Équilibration en prothèse totale complète
Abdeldjalil Gadra

L'occlusion en prothèse totale amovible : POP-DVO-RC
L'occlusion en prothèse totale amovible : POP-DVO-RC L'occlusion en prothèse totale amovible : POP-DVO-RC
L'occlusion en prothèse totale amovible : POP-DVO-RC
ChouroukOmari

les articulateurs et les arcs faciaux
les articulateurs et les arcs faciauxles articulateurs et les arcs faciaux
les articulateurs et les arcs faciaux
Abdeldjalil Gadra

Thérapeutiques dentinaires
Thérapeutiques dentinairesThérapeutiques dentinaires
Thérapeutiques dentinaires
Abdeldjalil Gadra

Paralléliseur
ParalléliseurParalléliseur
Paralléliseur
Abdeldjalil Gadra

Activateur de classe ii
Activateur de classe iiActivateur de classe ii
Activateur de classe ii
mohammed sadek

la relation paro- endo
la relation paro- endo la relation paro- endo
la relation paro- endo
Abdeldjalil Gadra

L'examen clinique en odf
L'examen clinique en odfL'examen clinique en odf
L'examen clinique en odf
Abdeldjalil Gadra

Traitement des empreintes au laboratoire en prothèse conjointe final copie
Traitement des empreintes au laboratoire en prothèse conjointe   final copieTraitement des empreintes au laboratoire en prothèse conjointe   final copie
Traitement des empreintes au laboratoire en prothèse conjointe final copie
Abdeldjalil Gadra

Le diagnostic des anomalies alvéolaires
Le diagnostic des anomalies alvéolairesLe diagnostic des anomalies alvéolaires
Le diagnostic des anomalies alvéolaires
Abdeldjalil Gadra

Téléradiographie
TéléradiographieTéléradiographie
Téléradiographie
Abdeldjalil Gadra

Prothese elements du chassis 2
Prothese elements du chassis 2Prothese elements du chassis 2
Prothese elements du chassis 2
Abdeldjalil Gadra

Inlay core et faux moignon 2
Inlay core et faux moignon 2Inlay core et faux moignon 2
Inlay core et faux moignon 2
Abdeldjalil Gadra


Tendances (20)

interventions à lambeaux
interventions à lambeauxinterventions à lambeaux
interventions à lambeaux

La couronne à tenon radiculaire type richmond [enregistrement automatique]
La couronne à tenon radiculaire type richmond [enregistrement automatique]La couronne à tenon radiculaire type richmond [enregistrement automatique]
La couronne à tenon radiculaire type richmond [enregistrement automatique]

Resorption alveolaire et montage des dents en prothese totale
Resorption alveolaire et montage des dents en prothese totaleResorption alveolaire et montage des dents en prothese totale
Resorption alveolaire et montage des dents en prothese totale

Les empreintes en PPMA
Les empreintes en PPMA Les empreintes en PPMA
Les empreintes en PPMA

Les indices biologiques
Les indices  biologiquesLes indices  biologiques
Les indices biologiques

La dimension verticale en prothèse totale
La dimension verticale en prothèse totale La dimension verticale en prothèse totale
La dimension verticale en prothèse totale

Équilibration en prothèse totale complète
Équilibration en prothèse totale complète Équilibration en prothèse totale complète
Équilibration en prothèse totale complète

L'occlusion en prothèse totale amovible : POP-DVO-RC
L'occlusion en prothèse totale amovible : POP-DVO-RC L'occlusion en prothèse totale amovible : POP-DVO-RC
L'occlusion en prothèse totale amovible : POP-DVO-RC

les articulateurs et les arcs faciaux
les articulateurs et les arcs faciauxles articulateurs et les arcs faciaux
les articulateurs et les arcs faciaux

Thérapeutiques dentinaires
Thérapeutiques dentinairesThérapeutiques dentinaires
Thérapeutiques dentinaires

Paralléliseur
ParalléliseurParalléliseur
Paralléliseur

Activateur de classe ii
Activateur de classe iiActivateur de classe ii
Activateur de classe ii

la relation paro- endo
la relation paro- endo la relation paro- endo
la relation paro- endo

L'examen clinique en odf
L'examen clinique en odfL'examen clinique en odf
L'examen clinique en odf

Traitement des empreintes au laboratoire en prothèse conjointe final copie
Traitement des empreintes au laboratoire en prothèse conjointe   final copieTraitement des empreintes au laboratoire en prothèse conjointe   final copie
Traitement des empreintes au laboratoire en prothèse conjointe final copie

Le diagnostic des anomalies alvéolaires
Le diagnostic des anomalies alvéolairesLe diagnostic des anomalies alvéolaires
Le diagnostic des anomalies alvéolaires

Téléradiographie
TéléradiographieTéléradiographie
Téléradiographie

Les empreintes en ppma
Les empreintes en ppmaLes empreintes en ppma
Les empreintes en ppma

Prothese elements du chassis 2
Prothese elements du chassis 2Prothese elements du chassis 2
Prothese elements du chassis 2

Inlay core et faux moignon 2
Inlay core et faux moignon 2Inlay core et faux moignon 2
Inlay core et faux moignon 2


En vedette

Edgewise technique /orthodontic courses training
Edgewise technique /orthodontic courses trainingEdgewise technique /orthodontic courses training
Edgewise technique /orthodontic courses training
Indian dental academy

Edge wise appliance /certified fixed orthodontic courses by Indian dental aca...
Edge wise appliance /certified fixed orthodontic courses by Indian dental aca...Edge wise appliance /certified fixed orthodontic courses by Indian dental aca...
Edge wise appliance /certified fixed orthodontic courses by Indian dental aca...
Indian dental academy

Wire Bending Principles
Wire Bending PrinciplesWire Bending Principles
Wire Bending Principles
shabeel pn

Relation Pathologique Oeil Dent
Relation Pathologique Oeil DentRelation Pathologique Oeil Dent
Relation Pathologique Oeil Dent
Mede Space

Edgewise Technique 1 /certified fixed orthodontic courses by Indian dental ac...
Edgewise Technique 1 /certified fixed orthodontic courses by Indian dental ac...Edgewise Technique 1 /certified fixed orthodontic courses by Indian dental ac...
Edgewise Technique 1 /certified fixed orthodontic courses by Indian dental ac...
Indian dental academy

Orthodontic Brackets
Orthodontic Brackets Orthodontic Brackets
Orthodontic Brackets
BAU-Department of Orthodontics

History and evolution of edgewise appliance.
History and evolution of edgewise appliance.History and evolution of edgewise appliance.
History and evolution of edgewise appliance.
Sneh Kalgotra

Santé dentaire
Santé dentaireSanté dentaire
Santé dentaire
NathalieSadeck

Orthodontic tooth movement ppt.
Orthodontic tooth movement ppt. Orthodontic tooth movement ppt.
Orthodontic tooth movement ppt.
Abdelrahman Mosaad

Principles and concept of andrew’s preadjusted edgewise appliance /certified ...
Principles and concept of andrew’s preadjusted edgewise appliance /certified ...Principles and concept of andrew’s preadjusted edgewise appliance /certified ...
Principles and concept of andrew’s preadjusted edgewise appliance /certified ...
Indian dental academy

Grippe A H1 N1
Grippe A H1 N1Grippe A H1 N1
Grippe A H1 N1
Mede Space

Luxtation du coude
Luxtation du coudeLuxtation du coude
Luxtation du coude
Mede Space

FRACTURES DE L’EXTREMITE INFERIEURE DU RADIUS
FRACTURES DE L’EXTREMITE INFERIEURE DU RADIUSFRACTURES DE L’EXTREMITE INFERIEURE DU RADIUS
FRACTURES DE L’EXTREMITE INFERIEURE DU RADIUS
Mede Space

Fixed appliances in orthodontics
Fixed appliances in orthodonticsFixed appliances in orthodontics
Fixed appliances in orthodontics
Faryal Mangrio

Maladies dermatologique et_cavite_buccale
Maladies dermatologique et_cavite_buccaleMaladies dermatologique et_cavite_buccale
Maladies dermatologique et_cavite_buccale
Mede Space

LE DOPAGE DU FUTUR
LE DOPAGE DU FUTURLE DOPAGE DU FUTUR
LE DOPAGE DU FUTUR
Mede Space

Serodiagnostic Tuberculose
Serodiagnostic TuberculoseSerodiagnostic Tuberculose
Serodiagnostic Tuberculose
Mede Space

La médecine générale En Urologie
La médecine générale En UrologieLa médecine générale En Urologie
La médecine générale En Urologie
Mede Space

La tuberculose urogénitale difficultés diagnostiques
La tuberculose urogénitale difficultés diagnostiquesLa tuberculose urogénitale difficultés diagnostiques
La tuberculose urogénitale difficultés diagnostiques
Mede Space

Cancer Du rein
Cancer Du reinCancer Du rein
Cancer Du rein
Mede Space


En vedette (20)

Edgewise technique /orthodontic courses training
Edgewise technique /orthodontic courses trainingEdgewise technique /orthodontic courses training
Edgewise technique /orthodontic courses training

Edge wise appliance /certified fixed orthodontic courses by Indian dental aca...
Edge wise appliance /certified fixed orthodontic courses by Indian dental aca...Edge wise appliance /certified fixed orthodontic courses by Indian dental aca...
Edge wise appliance /certified fixed orthodontic courses by Indian dental aca...

Wire Bending Principles
Wire Bending PrinciplesWire Bending Principles
Wire Bending Principles

Relation Pathologique Oeil Dent
Relation Pathologique Oeil DentRelation Pathologique Oeil Dent
Relation Pathologique Oeil Dent

Edgewise Technique 1 /certified fixed orthodontic courses by Indian dental ac...
Edgewise Technique 1 /certified fixed orthodontic courses by Indian dental ac...Edgewise Technique 1 /certified fixed orthodontic courses by Indian dental ac...
Edgewise Technique 1 /certified fixed orthodontic courses by Indian dental ac...

Orthodontic Brackets
Orthodontic Brackets Orthodontic Brackets
Orthodontic Brackets

History and evolution of edgewise appliance.
History and evolution of edgewise appliance.History and evolution of edgewise appliance.
History and evolution of edgewise appliance.

Santé dentaire
Santé dentaireSanté dentaire
Santé dentaire

Orthodontic tooth movement ppt.
Orthodontic tooth movement ppt. Orthodontic tooth movement ppt.
Orthodontic tooth movement ppt.

Principles and concept of andrew’s preadjusted edgewise appliance /certified ...
Principles and concept of andrew’s preadjusted edgewise appliance /certified ...Principles and concept of andrew’s preadjusted edgewise appliance /certified ...
Principles and concept of andrew’s preadjusted edgewise appliance /certified ...

Grippe A H1 N1
Grippe A H1 N1Grippe A H1 N1
Grippe A H1 N1

Luxtation du coude
Luxtation du coudeLuxtation du coude
Luxtation du coude

FRACTURES DE L’EXTREMITE INFERIEURE DU RADIUS
FRACTURES DE L’EXTREMITE INFERIEURE DU RADIUSFRACTURES DE L’EXTREMITE INFERIEURE DU RADIUS
FRACTURES DE L’EXTREMITE INFERIEURE DU RADIUS

Fixed appliances in orthodontics
Fixed appliances in orthodonticsFixed appliances in orthodontics
Fixed appliances in orthodontics

Maladies dermatologique et_cavite_buccale
Maladies dermatologique et_cavite_buccaleMaladies dermatologique et_cavite_buccale
Maladies dermatologique et_cavite_buccale

LE DOPAGE DU FUTUR
LE DOPAGE DU FUTURLE DOPAGE DU FUTUR
LE DOPAGE DU FUTUR

Serodiagnostic Tuberculose
Serodiagnostic TuberculoseSerodiagnostic Tuberculose
Serodiagnostic Tuberculose

La médecine générale En Urologie
La médecine générale En UrologieLa médecine générale En Urologie
La médecine générale En Urologie

La tuberculose urogénitale difficultés diagnostiques
La tuberculose urogénitale difficultés diagnostiquesLa tuberculose urogénitale difficultés diagnostiques
La tuberculose urogénitale difficultés diagnostiques

Cancer Du rein
Cancer Du reinCancer Du rein
Cancer Du rein


Similaire à Technique Edgewise

La couronne coulée 2
La couronne coulée 2La couronne coulée 2
La couronne coulée 2
Abdeldjalil Gadra

Prothese elements du chassis
Prothese elements du chassisProthese elements du chassis
Prothese elements du chassis
Abdeldjalil Gadra

Etude au paralléliseur.pptx
Etude au paralléliseur.pptxEtude au paralléliseur.pptx
Etude au paralléliseur.pptx
ahmedsouidi

traitements des édentements classe 5 et 6 de kA
traitements des édentements classe 5 et 6 de kAtraitements des édentements classe 5 et 6 de kA
traitements des édentements classe 5 et 6 de kA
Abdeldjalil Gadra

Articulateur
ArticulateurArticulateur
Articulateur
Abdeldjalil Gadra

les types d'articulateurs en prothésistes dentaires.pptx
les types d'articulateurs en prothésistes dentaires.pptxles types d'articulateurs en prothésistes dentaires.pptx
les types d'articulateurs en prothésistes dentaires.pptx
gauthierhastir

Les analyses complémentaires en odf
Les analyses complémentaires en odfLes analyses complémentaires en odf
Les analyses complémentaires en odf
Abdeldjalil Gadra

3 0 Éruptions ectopiques-dystopies dentaires
3 0 Éruptions ectopiques-dystopies dentaires3 0 Éruptions ectopiques-dystopies dentaires
3 0 Éruptions ectopiques-dystopies dentaires
Dr Sylvain Chamberland

Avulsion dentaire 2
Avulsion dentaire 2Avulsion dentaire 2
Avulsion dentaire 2
rika duos

Articulateurs%20et%20arcsfaciaux 3[1]
Articulateurs%20et%20arcsfaciaux 3[1]Articulateurs%20et%20arcsfaciaux 3[1]
Articulateurs%20et%20arcsfaciaux 3[1]
wolf31

dessin d'ensemble.ppt
dessin d'ensemble.pptdessin d'ensemble.ppt
dessin d'ensemble.ppt
StefTfh

Les-articulateurs-en-prothèse-totale-adjointe-A.Hamizi.pdf
Les-articulateurs-en-prothèse-totale-adjointe-A.Hamizi.pdfLes-articulateurs-en-prothèse-totale-adjointe-A.Hamizi.pdf
Les-articulateurs-en-prothèse-totale-adjointe-A.Hamizi.pdf
korialoverarmy

Grands principe des_preparations
Grands principe des_preparationsGrands principe des_preparations
Grands principe des_preparations
Abdeldjalil Gadra

Les differentes conception
Les differentes conception Les differentes conception
Les differentes conception
Abdeldjalil Gadra

Les attachements prothétique
Les attachements prothétique Les attachements prothétique
Les attachements prothétique
Abdeldjalil Gadra

obtention et analyse des moulage d'etude
obtention et analyse des moulage d'etude obtention et analyse des moulage d'etude
obtention et analyse des moulage d'etude
Abdeldjalil Gadra

Inlay core et faux moignon 2
Inlay core et faux moignon 2Inlay core et faux moignon 2
Inlay core et faux moignon 2
Abdeldjalil Gadra

L'occlusion en orthodontie.
L'occlusion en orthodontie.L'occlusion en orthodontie.
L'occlusion en orthodontie.
Abdeldjalil Gadra

L'occlusion en orthodontie.
L'occlusion en orthodontie.L'occlusion en orthodontie.
L'occlusion en orthodontie.
Abdeldjalil Gadra

chirurgie-osseuse-soustractive.pptx
chirurgie-osseuse-soustractive.pptxchirurgie-osseuse-soustractive.pptx
chirurgie-osseuse-soustractive.pptx
Ayoub163291


Similaire à Technique Edgewise (20)

La couronne coulée 2
La couronne coulée 2La couronne coulée 2
La couronne coulée 2

Prothese elements du chassis
Prothese elements du chassisProthese elements du chassis
Prothese elements du chassis

Etude au paralléliseur.pptx
Etude au paralléliseur.pptxEtude au paralléliseur.pptx
Etude au paralléliseur.pptx

traitements des édentements classe 5 et 6 de kA
traitements des édentements classe 5 et 6 de kAtraitements des édentements classe 5 et 6 de kA
traitements des édentements classe 5 et 6 de kA

Articulateur
ArticulateurArticulateur
Articulateur

les types d'articulateurs en prothésistes dentaires.pptx
les types d'articulateurs en prothésistes dentaires.pptxles types d'articulateurs en prothésistes dentaires.pptx
les types d'articulateurs en prothésistes dentaires.pptx

Les analyses complémentaires en odf
Les analyses complémentaires en odfLes analyses complémentaires en odf
Les analyses complémentaires en odf

3 0 Éruptions ectopiques-dystopies dentaires
3 0 Éruptions ectopiques-dystopies dentaires3 0 Éruptions ectopiques-dystopies dentaires
3 0 Éruptions ectopiques-dystopies dentaires

Avulsion dentaire 2
Avulsion dentaire 2Avulsion dentaire 2
Avulsion dentaire 2

Articulateurs%20et%20arcsfaciaux 3[1]
Articulateurs%20et%20arcsfaciaux 3[1]Articulateurs%20et%20arcsfaciaux 3[1]
Articulateurs%20et%20arcsfaciaux 3[1]

dessin d'ensemble.ppt
dessin d'ensemble.pptdessin d'ensemble.ppt
dessin d'ensemble.ppt

Les-articulateurs-en-prothèse-totale-adjointe-A.Hamizi.pdf
Les-articulateurs-en-prothèse-totale-adjointe-A.Hamizi.pdfLes-articulateurs-en-prothèse-totale-adjointe-A.Hamizi.pdf
Les-articulateurs-en-prothèse-totale-adjointe-A.Hamizi.pdf

Grands principe des_preparations
Grands principe des_preparationsGrands principe des_preparations
Grands principe des_preparations

Les differentes conception
Les differentes conception Les differentes conception
Les differentes conception

Les attachements prothétique
Les attachements prothétique Les attachements prothétique
Les attachements prothétique

obtention et analyse des moulage d'etude
obtention et analyse des moulage d'etude obtention et analyse des moulage d'etude
obtention et analyse des moulage d'etude

Inlay core et faux moignon 2
Inlay core et faux moignon 2Inlay core et faux moignon 2
Inlay core et faux moignon 2

L'occlusion en orthodontie.
L'occlusion en orthodontie.L'occlusion en orthodontie.
L'occlusion en orthodontie.

L'occlusion en orthodontie.
L'occlusion en orthodontie.L'occlusion en orthodontie.
L'occlusion en orthodontie.

chirurgie-osseuse-soustractive.pptx
chirurgie-osseuse-soustractive.pptxchirurgie-osseuse-soustractive.pptx
chirurgie-osseuse-soustractive.pptx


Plus de Mede Space

Obesite et poumon
Obesite et poumonObesite et poumon
Obesite et poumon
Mede Space

Syndrome d'hyperventilation chronique
Syndrome d'hyperventilation chroniqueSyndrome d'hyperventilation chronique
Syndrome d'hyperventilation chronique
Mede Space

Evaluation des competences medicales
Evaluation des competences medicalesEvaluation des competences medicales
Evaluation des competences medicales
Mede Space

Restaurations EsthéTiques PostéRieures En Technique Directe
Restaurations EsthéTiques PostéRieures En Technique DirecteRestaurations EsthéTiques PostéRieures En Technique Directe
Restaurations EsthéTiques PostéRieures En Technique Directe
Mede Space

évaluation des compétences médicales
évaluation des compétences médicalesévaluation des compétences médicales
évaluation des compétences médicales
Mede Space

Questions-réponses autour du consentement pour le don d’organe
Questions-réponses autour du consentement pour le don d’organeQuestions-réponses autour du consentement pour le don d’organe
Questions-réponses autour du consentement pour le don d’organe
Mede Space

Syndrome d'Apnées Obstructives du Sommeil
Syndrome d'Apnées Obstructives du SommeilSyndrome d'Apnées Obstructives du Sommeil
Syndrome d'Apnées Obstructives du Sommeil
Mede Space

Rein et toxicomanie
Rein et toxicomanieRein et toxicomanie
Rein et toxicomanie
Mede Space

lupus Erythémateux Disséminé4
lupus Erythémateux Disséminé4lupus Erythémateux Disséminé4
lupus Erythémateux Disséminé4
Mede Space

lupus Erythémateux Disséminé3
lupus Erythémateux Disséminé3lupus Erythémateux Disséminé3
lupus Erythémateux Disséminé3
Mede Space

Lupus Erythémateux Disséminé1
Lupus Erythémateux Disséminé1Lupus Erythémateux Disséminé1
Lupus Erythémateux Disséminé1
Mede Space

Lupus Erythémateux Disséminé2
Lupus Erythémateux Disséminé2Lupus Erythémateux Disséminé2
Lupus Erythémateux Disséminé2
Mede Space

Infertilite
InfertiliteInfertilite
Infertilite
Mede Space

Ulcère Gastroduodénal Chronique
Ulcère Gastroduodénal ChroniqueUlcère Gastroduodénal Chronique
Ulcère Gastroduodénal Chronique
Mede Space

Urgences Endocrinologiques
Urgences EndocrinologiquesUrgences Endocrinologiques
Urgences Endocrinologiques
Mede Space

Ulcère de jambe
Ulcère de jambeUlcère de jambe
Ulcère de jambe
Mede Space

Tumeurs bénignes du sein
Tumeurs bénignes du seinTumeurs bénignes du sein
Tumeurs bénignes du sein
Mede Space

ThyroïDe
ThyroïDeThyroïDe
ThyroïDe
Mede Space

Thrombose Veineuse Profonde
Thrombose Veineuse ProfondeThrombose Veineuse Profonde
Thrombose Veineuse Profonde
Mede Space

Tumeur du col de l'utérus
Tumeur du col de l'utérusTumeur du col de l'utérus
Tumeur du col de l'utérus
Mede Space


Plus de Mede Space (20)

Obesite et poumon
Obesite et poumonObesite et poumon
Obesite et poumon

Syndrome d'hyperventilation chronique
Syndrome d'hyperventilation chroniqueSyndrome d'hyperventilation chronique
Syndrome d'hyperventilation chronique

Evaluation des competences medicales
Evaluation des competences medicalesEvaluation des competences medicales
Evaluation des competences medicales

Restaurations EsthéTiques PostéRieures En Technique Directe
Restaurations EsthéTiques PostéRieures En Technique DirecteRestaurations EsthéTiques PostéRieures En Technique Directe
Restaurations EsthéTiques PostéRieures En Technique Directe

évaluation des compétences médicales
évaluation des compétences médicalesévaluation des compétences médicales
évaluation des compétences médicales

Questions-réponses autour du consentement pour le don d’organe
Questions-réponses autour du consentement pour le don d’organeQuestions-réponses autour du consentement pour le don d’organe
Questions-réponses autour du consentement pour le don d’organe

Syndrome d'Apnées Obstructives du Sommeil
Syndrome d'Apnées Obstructives du SommeilSyndrome d'Apnées Obstructives du Sommeil
Syndrome d'Apnées Obstructives du Sommeil

Rein et toxicomanie
Rein et toxicomanieRein et toxicomanie
Rein et toxicomanie

lupus Erythémateux Disséminé4
lupus Erythémateux Disséminé4lupus Erythémateux Disséminé4
lupus Erythémateux Disséminé4

lupus Erythémateux Disséminé3
lupus Erythémateux Disséminé3lupus Erythémateux Disséminé3
lupus Erythémateux Disséminé3

Lupus Erythémateux Disséminé1
Lupus Erythémateux Disséminé1Lupus Erythémateux Disséminé1
Lupus Erythémateux Disséminé1

Lupus Erythémateux Disséminé2
Lupus Erythémateux Disséminé2Lupus Erythémateux Disséminé2
Lupus Erythémateux Disséminé2

Infertilite
InfertiliteInfertilite
Infertilite

Ulcère Gastroduodénal Chronique
Ulcère Gastroduodénal ChroniqueUlcère Gastroduodénal Chronique
Ulcère Gastroduodénal Chronique

Urgences Endocrinologiques
Urgences EndocrinologiquesUrgences Endocrinologiques
Urgences Endocrinologiques

Ulcère de jambe
Ulcère de jambeUlcère de jambe
Ulcère de jambe

Tumeurs bénignes du sein
Tumeurs bénignes du seinTumeurs bénignes du sein
Tumeurs bénignes du sein

ThyroïDe
ThyroïDeThyroïDe
ThyroïDe

Thrombose Veineuse Profonde
Thrombose Veineuse ProfondeThrombose Veineuse Profonde
Thrombose Veineuse Profonde

Tumeur du col de l'utérus
Tumeur du col de l'utérusTumeur du col de l'utérus
Tumeur du col de l'utérus


Technique Edgewise

  • 1. La technique EDGEWISE www.medespace.net Share what you know,learn what you don’t présenté par :Dr A.HAMMAR
  • 2. INTRODUCTION L’Edgewise est une technique fixe multi attache qui a pour objectif de déplacer les dents sur l’arcade ou les arcades en totalité par rapport à la base osseuse correspondant. ce n’est pas une méthode de traitement mais un système mécanique qui permet des déplacement dentaires contrôlés dan s les trois plan de l’espace. EDGWISE  EDG = le côté le plus étroit WISE = le fil
  • 3. HISTORIQUE Angle a publié ses travaux à partir de 1886 et il a fondu une école destinée à l’enseignement de l’orthodontie qui la considère comme une spécialité à part entière à partir de 1900. L’Edgewise est une technique qui fut présenté en 1925 par EDWARD ANGLE au cours d’une conférence à « New London ». Le premier article sur cette technique parut en 1928 ans «LE DENTAL COSMOS » En 1965 sa diffusion commence par un enseignement rationnel.
  • 4. Les éléments de l’appareillage Edgewise
  • 5. LES ELEMENTS D’APPAREILLAGE D’EDGWISE L’Edgwise: est un appareillage amovo-inamovible comporte des éléments fixes et des éléments interchangeables. A. Eléments fixes : Attachements principaux : Bracket :
  • 6.
  • 7. Méthode de collage: a- préparation de la surface dentaire : • Nettoyage de la surface dentaire • Mordançage • lavage b- collage proprement dit : • Méthode directe • Méthode indirecte Les tubes d’EDGWISE : Ce sont des tubes soudés à mi-hauteur de la face vestibulaire des bagues molaires.
  • 8. Les attachements accessoires : • Les tubes de FEB • Les crochets d’ouverture distale • Les boutons et les crochets linguaux (cleats lugs) Les éléments amovibles : Ce sont les arcs qui sont fabriqués à partir de fil d’acier de dimension différente : Twist flex Fil rond Fil rectangulaire Les forces auxilliaires : - Les FEB Les forces intramaxillaire Les forces intermaxilllaire
  • 9. Les forces intermaxilllaire : Antéro-postérieurs De Cl II ou de Cl III Transversal ° Criss-cross ° Transverse Vertical (dans le cas de béance)
  • 10. Description de l’appareillage EDGEWISE Éléments fixes Éléments amovibles Forces auxiliaires -les arcs *rectangulaire *rond -Tubes -Brackets -Accessoires F. intra maxillaire F.intermaxiilaires FEB
  • 11. LES PRINCIPES SPECIFIQUE DE L’EDGEWISE Le contrôle tridimensionnel des mouvements dentaires : Arc rond : ces arcs sont utilisés au début de traitement ou ils sont régénérateurs de forces légère. Arc rectangulaire : ils sont spécifique de l’EDGWISE selon leur dimensions, on aura : les arcs travaillants de faible diamètre et les arcs de stabilisation ou de finition de grand diamètre.
  • 12. Courbure de premier ordre : Ce sont les premières courbures introduites sur un blank, ces courbures n’affectent pas la planéité de l’arc.
  • 13. Courbure de deuxième ordre : Ces courbures affectent la planéité de l’arc et elles sont réalisés dans le sens vertical. - Tip beck bend - Tip forward bend - Gable bend = c’est l’association d’un tip beck et tip forward - Artistic bend
  • 14. Courbures de 2 er ordre
  • 15. Courbure de troisième ordre : Ce sont les dernières à être introduites sur l’arc l’Edgwise, elles affectent la planéité de l’arc. Torque continu : C’est une torsion uniforme intéressant une ou plusieurs dents donc un secteur de l’arc limité par deux points. Réalisation pratique :
  • 17. La maîtrise des zones d’ancrage : 1. La zone d’ancrage : C’est une zone qui résiste au déplacement dentaire sous l’effet des forces orthodontiques. 2. Classification d’ancrage : a- Ancrage maximum : ou la zone d’ancrage ne devra subir aucun déplacement b- Ancrage modéré : ou une perte d’ancrage est permise c- Ancrage nul : perte d’ancrage maximum. 3. Type d’ancrage : a) Ancrage naturel : c’est la résistance naturelle de la dent dans son alvéole b) Ancrage renforcé : c’est un ancrage mécanique induit par des dispositifs pour renforcer l’ancrage naturel.

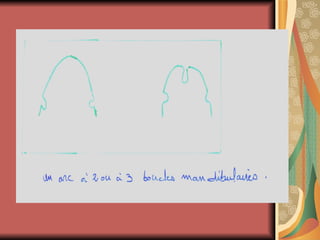

  • 19.
  • 20. Concept de l’arc idéal :  Le but de concept : - Déterminer la forme d’arcade optimal pour le patient - Positionner les dents dans les trois sens de l’espaces - De réaliser une concordance entre l’arcade supérieur et inférieur  La forme de l’arcade idéale pour le patient: - Charte de Bon Will-Hawley - Charte de Brader - Charte de Boone
  • 21.
  • 22. Courbures des arcs idéaux :  Courbure de premier ordre : Ces courbures permettent l’alignement des dents sur l’arcade en tenant compte la morphologie propre de chaque dent a- Arc mandibulaire b- Arc maxillaire
  • 23.
  • 24. Courbure de deuxième ordre : Elles sont en fonction des mouvements effectués pendant le traitement. Courbure de troisième ordre : description la mandibule : - Pas de torque au niveau des incisives - Peu ou pas de torque au niveau des canines - Torque progressive radiculo-vestibulaire sur les prémolaires et les molaires. • Au maxillaire : - Torque radiculo-palatin au niveau de secteur antérieur - Torque variable sur les canines - Torque progressive radiculo-vestibulaire sur les prémolaires et les molaires.
  • 25. Coordination des arcs : C’est la dernière phase de traitement après la phase de de la conception des arcs idéaux, cette opération se fait sur la charte individualisée.
  • 26.
  • 27. Les points de contrôle en bouche après l’installation de ces arcs idéaux, sont les suivants : Concordance des milieux Relation de Cl I d’Angle Continuité de point de contact Concordance entre la position de la mandibule et du maxillaire en relation centrée et en occlusion Guide antérieur en propulsion avec désocclusion postérieure Guide canin du côté travaillant dans les mouvements de latéralité Absence d’interférence du côté non travaillant
  • 28. Phase de nivellement Phase de préparation d’ancrage Phase de déplacement dentaire en masse Phase de finition par les arcs idéaux Contention par plaque de Hawley ou par un arc fixe ou toothpositionner Dans les cas avec l’extraction, une phase complémentaire se superpose à la phase de préparation d’ancrage : c’est la phase de la rétraction des canines  Bull-loop. PHASE DE TRAITEMENT EN EDGWISE
  • 29. BIBLIOGRAPHIE ODF Généralités 23 490 A 10 C.J. Blonder 1986 EDGEWISE 23-490 D10 1985 EMC. Château tome 2 Orthodontie des principes et une technique J. Philipe Le bracket TWA: déplacement & frottement J.J. Aknin L’orthodontie Française 2002
